ИННОВАЦИИ БИЗНЕСУ

Результат выполнения конструкторской и технологической разработки.

Среди теплоизоляционных материалов важное место занимают легкие жаростойкие бетоны, широко используемые для тепловой изоляции промышленных печей, топок и тепловой защиты различного оборудования, работающего при высокой температуре.

Разработана технологическая схема производства жаростойких шлако-вермикулитобетонных плит с добавкой огнеупорного волокна. Согласно технологии (см. рисунок), в суспензию из водного раствора жидкого стекла, шлакового вяжущего, измельченного волокна вводится вспученный вермикулит и перемешивается в лопастном смесителе до получения однородной смеси. Свежеприготовленная смесь укладывается в форму с насадкой и уплотняется. После формирования плиты выдерживаются в течение суток при 20°С, затем подвергаются сушке при температуре 105...110°С до постоянной массы. В целях повышения прочности при сжатии и увеличения эрозионной стойкости к воздействию газовых потоков боковые стороны материала пропитывались слабым раствором жидкого стекла, который использовался и для затворения шлакового вяжущего.

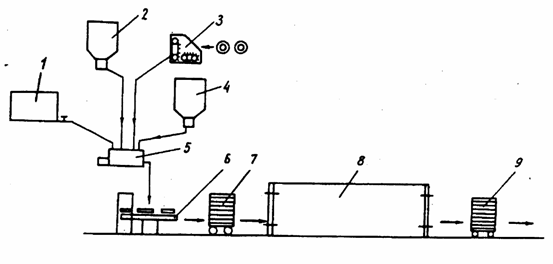

Технологическая схема производства жаростойких шлаковермикулитобетонных

плит с добавкой огнеупорного волокна:

1 - бак с жидким стеклом;2 - бункер с отработанным синтетическим шлаком;

3 - устройство для измельчения огнеупорного волокна;4 - бункер со вспученным вермикулитом;5 - смеситель;6 - пресс;7, 9 - вагонетка;8 - сушилка.
