Номер

83-084-01

Наименование проекта

Универсальные полуавтоматы для сварки трением с осевым усилием

Назначение

Использование сварки трением в массовом производстве

Рекомендуемая область применения

Основное и вспомогательное производство предприятий автомобильной промышленности, производство инструмента

Описание

Результат выполнения конструкторской или технологической разработки.

Универсальные полуавтоматы предназначены для изготовления разнообразных по форме и размерам деталей, но обычно настраиваются на сварку одной детали. На рисунке приведена принципиальная схема компоновки полуавтомата.

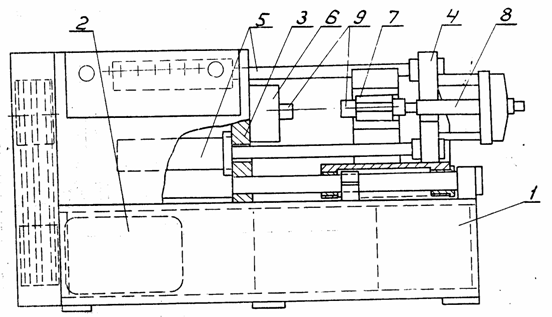

Принципиальная схема компоновки полуавтомата для сварки трением:

1 - станина; 2 - привод вращения;3 - рабочий шпиндель;4 - подвижная каретка;5 - цилиндры привода осевого усилия;6 - зажимное устройство вращающейся детали; 7 - зажимное устройство невращающейся детали;

8 - упор;9 - свариваемые детали.

Для обеспечения установки в невращающееся зажимное устройство длинных деталей и разгрузки станины от осевого усилия привод осевого усилия выполняется в виде двух цилиндров, расположенных по боковым сторонам рабочего шпинделя параллельно его оси. Общая компоновка полуавтомата предусматривает возможность быстрой и несложной замены зажимных устройств и приспособлений, установку привода вращения шпинделя с изменяемым передаточным числом, возможность размещения механизмов для автоматизации загрузки-выгрузки деталей, а также устройств для удаления наружного грата.

Экологическая чистота, высокая производительность, экономия сварочных материалов, возможность соединения разнородных металлов - основные преимущества сварки трением.

Преимущества перед известными аналогами

Не уступают оборудованию зарубежных фирм "KUKA" ФРГ, "Caterpillar" США, "Sciaky" Франция

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Высокая производительность процесса (60-450 сварок в час), высокая стабильность качества сварных соединений, уменьшение затрат электроэнергии по сравнению с контактной сваркой в 5-10 раз

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

18.08.2006
