Номер

83-037-01

Наименование проекта

Автоматическая система контроля и учета тепловодоресурсов (АСКУТ)

Назначение

Централизованный контроль параметров теплоносителя и холодной воды. Измерение, обработка, хранение и отображение параметров.

Рекомендуемая область применения

Инженерные сети холодного и горячего водоснабжения, теплосети как при открытой, так и при закрытой системах теплоснабжения

Описание

Результат выполнения конструкторской или технологической разработки.

Разработана Автоматическая Система Контроля и Учета Тепловодоресурсов (АСК УТ). АСК УТ состоит из сети автоматических пунктов контроля (АПК), пункта сбора (ПС), сети местных пунктов сбора (МПС) и системы телекоммуникаций(СТ).

АПК (рис. 1) устанавливаются на инженерных сетях холодного водоснабжения, горячего водоснабжения и теплосетях как при открытой, так и при закрытой (в том числе независимой) системах теплоснабжения. АПК производят круглосуточные непрерывные измерения температуры, расхода и давления воды, расчет количества потребляемого тепла, обработку, хранение и отображение информации. Кроме того, в составе отдельных АПК возможна установка датчиков контроля потенциально опасных объектов (например, хранилищ хлора, аммиака). ПС производит последовательный кольцевой опрос АПК, прием, обработку, отображение, хранение и документирование информации как в виде оперативных данных, так и в виде суточных, месячных и годовых, отчетов.Примерная стоимость АПК (без учёта стоимости датчиков) составляет 2,5 тыс. $ США, ПС - 3,5 тыс. $ США со сдачей системы «под ключ». В состав АСК УТ входит также компьютерная объектно-ориентированная база данных по теплосетям, водосетям, сетям канализации, электрическим сетям, транспортным сетям и т.д. МПС производит прием из ПС информации, которая получена от АПК, расположенных в зоне действия МПС;обработку;отображение и документирование информации. СТ обеспечивает обмен информацией в АСК УТ, в том числе сбор информации с АПК, передачу информации в ПС и МПС, передачу информации потребителям, а также оперативную голосовую связь ПС с АПК. Сбор информации с АПК происходит автоматически по заданному регламенту. В качестве физического канала СТ используется радиоканал.

АСК УТ разработана с учетом реализации Правил учета тепловой энергии и теплоносителя, разработанных Минтопэнерго РФ и ГУ Госэнергонадзора РФ.

АСК УТ является наращиваемой, т.е. позволяет подключать дополнительные АПК, формировать новые МПС. Усовершенствованная АСК УТ позволит осуществлять моделирование последствий аварий на коммуникациях города и осуществлять локализацию мест аварий.

Характеристика АПК

В состав АПК входят:

-контроллер АПК - АСК-УТ.200.000;

-антенно-фидерное устройство (АФУ) - АСК-УТ.390.000;

-источник питания радиостанции - АСК-УТ.140.000;

-комплект бесперебойного питания (поставляется только по требованию заказчика, при заказе необходимо согласовать с поставщиком время работы АПК при отсутствии первичной сети).

Электропитание АПК - от промышленной сети переменного тока 220 В, 50Гц с допустимыми отклонениями:по напряжению±10% (от плюс 22 В до минус 22В), по частоте от плюс 0,4 до минус 0,4 Гц. Потребляемая мощность - не более 100 ВЧА.

Контроллер АПК содержит:

-досеми непрерывных аналоговых входов с допустимым током 0-5 мА, с характеристиками по ГОСТ 26.011-80, с основной приведенной погрешностью не более 2%;

-до шести импульсных входов для приема однополярных импульсных сигналов напряжения (тока) прямоугольной формы.

Параметры входа для приема импульсов напряжения:

-напряжение логической единицы - от 2 до 15 В, напряжение логического нуля - от 0 до 0,5 В, входное сопротивление - не менее 10 кОм;

-до пяти входов для приема сигналов от термопреобразователей сопротивлений типа ТСП(ТСМ) с нормальной статической характеристикой100П(100М) по ГОСТ Р 50353, с основной относительной погрешностью не более 2%;

-до трех входов для приема сигналов от контактных датчиков охранной сигнализации с допустимым током через контакт от1 до 50 мА и напряжением не более 15 В;

-вход/выход для связи по интерфейсуrs-232.

АПК обеспечивает:

1)ежеминутный прием сигналов от датчиков:

-давления теплоносителя в трубопроводе подпитки, в подающем и обратном трубопроводах;

-температуры теплоносителя в трубопроводе подпитки, в подающем и обратном трубопроводах;

-температуры окружающего воздуха;

-расхода теплоносителя в трубопроводе подпитки, в подающем и обратном трубопроводах;

-концентрации хлора в атмосфере;

-расхода холодной воды на водоснабжение;

-контактной сигнализации

2)измерение текущего времени с погрешностью не более 0,1% на часовом интервале;

3)ежеминутный расчет:

-тепловой мощности на обогрев;

-расхода теплоносителя в подающем и обратном трубопроводах;

-расхода холодной воды в трубопроводе подпитки;

4)усреднение на двадцатиминутном интервале:

-давления в подающем и обратном трубопроводах;

-давления в трубопроводе подпитки;

-температуры в подающем и обратном трубопроводах;

-температуры в трубопроводе подпитки;

-расхода теплоносителя в подающем и обратном трубопроводах;

-расхода теплоносителя в трубопроводе подпитки;

-расхода тепловой энергии на обогрев;

-расхода холодной воды на водоснабжение.

5)Хранение усредненных на двадцатиминутном интервале параметров за последние трое суток;

6)передачу в ПС по его запросу:

-усредненных значений за последние трое суток;

-состояния датчиков контактной сигнализации за последние трое суток;

7)отображение на специальном дисплее измеренных параметров (данные последнего минутного замера) и ежеминутно рассчитанных параметров;

8)по желанию заказчика:

-анализ аварийных ситуаций в контролируемых трубопроводах (алгоритмы представляет заказчик) с внеочередной в течение одной минуты передачи аварийных параметров в ПС;

-прием, обработку и передачу в ПС дополнительных сигналов с незадействованных для учета тепловой энергии входов.

Назначенный ресурс приборов АПК - 75000 часов, назначенный срок службы - 10 лет, гарантийный срок эксплуатации - 6 месяцев.

Характеристика ПС

В состав ПС входят:

-устройство сбора - АСК-УТ. 110.000;

-источник бесперебойного питания;

-источник питания радиостанции - АСК-УТ. 140.000;

-антенно-фидерное устройство - АСК-УТ. 190.000.

ПС обеспечивает обслуживание не более двухсот АПК и пяти МПС за цикл опроса, равный двадцати минутам, при этом каждый МПС принимает информацию об определенных АПК.

ПС проводит:

а) расчет двадцатиминутных параметров:

-отклонений температуры теплоносителя в подающем и обратном трубопроводах от номинала;

-расход теплоносителя на ГВС (для закрытых систем - потери теплоносителя);

-расход тепловой энергии на ГВС (для закрытых систем - потери тепловой энергии);

-расход тепловой энергии пара на нагрев воды;

б) расчет интегральных параметров:

-тепловой энергии на обогрев;

-тепловой энергии, израсходованной на ГВС;

-тепловой энергии пара на нагрев воды;

-объема (массы) теплоносителя, полученного по подающему трубопроводу;

-объема (массы) теплоносителя, возвращенного по обратному трубопроводу;

-объема (массы) холодной воды, полученного по трубопроводу подпитки;

-объема (массы) теплоносителя, израсходованного на ГВС (для закрытых систем - потерянная в результате утечек);

-объема (массы)холодной воды, израсходованной на водоснабжение

в) усреднение параметров на заданном интервале;

г) отображение на экране дисплея:

-текущих значений параметров и архивов в виде графиков и таблиц;

-аварийных сообщений

д) формирование суточных, месячных и годовых отчетов для вывода на принтер и

экран монитора.

Для информационного обмена между АПК, ПС и МПС используется в качестве физической линии связи радиочастотный канал. Электропитание ПС осуществляется от промышленной сети переменного тока 220В, 50 Гц с допустимыми отклонениями:

-по напряжению±10% (от плюс 22 до минус 22В);

-по частоте - от плюс 0,4 до минус 0,4 Гц.

Качество электропитания должно быть не хуже норм, установленных ГОСТ 13109-87, при этом допускаются:провалы напряжения на время не более 20мс, импульсные коммутационные помехи длительностью до 20 мкс и напряжением до 500 В. Потребляемая мощность ПК - не более 420 ВЧА;назначенный ресурс ПС - 75000 часов;назначенный срок службы - 10 лет;гарантийный срок эксплуатации - 6 месяцев.

Характеристика МПС

В состав МПС входят:

-устройство сбора - АСК-УТ. 110.000;

-источник бесперебойного питания;

-источник питания радиостанции - АСК-УТ. 140.000;

-антенно-фидерное устройство - АСК-УТ. 390.000.

Электропитание МПС осуществляется от промышленной сети переменного тока 220 В, 50 Гц с допустимыми отклонениями:по напряжению±10% (от плюс 22 до минус 22 В);по частоте - от плюс 0,4 до минус 0,4 Гц. Качество электропитания должно быть не хуже норм, установленных ГОСТ 13109-87, при этом допускаются:провалы напряжения на время не более 20 мс, импульсные коммутационные помехи длительностью не более 20 мкс и напряжением до 500 В. Потребляемая мощность МПС - не более 420 ВЧА. Назначенный ресурс МПС - 75000 часов;назначенный срок службы - 10 лет;гарантийный срок эксплуатации - 6 месяцев.

МПС осуществляет:

-отображение на экране дисплея текущих значений параметров и архивов в виде графиков и таблиц, аварийных сообщений;

-формирование суточных, месячных и годовых отчетов для вывода на принтер и экран монитора.

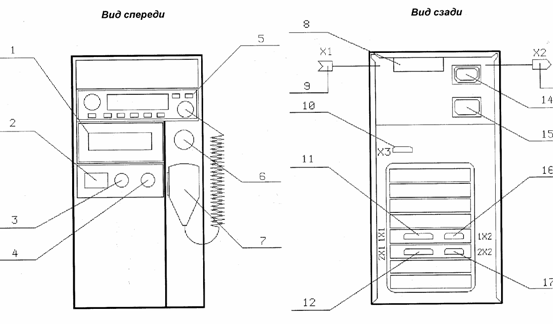

Внешний вид контроллера АПК:

1 -жидкокристаллический индикатор (ЖКД); 2 -индикатор номера АПК; 3 -кнопка выбора параметра, отображаемого на ЖКД; 4 -кнопка вызова «голосовой» связи;

5 -УКВ ЧМ трансиверdr-130; 6 -кнопка включения питания; 7 -микрофон;

8 -место расположения этикетки; 9 -разъем для подключения АФУ;10 -разъем для связи по интерфейсуrs-232;11 -разъем импульсных входов модуля ТМР;

12 -разъем с входами термосопротивлений АЦП;13 -разъем для подключения питания радиостанции;14 -разъем для ввода сети 220 В 50 Гц;15 -разъем выхода сети 220 В 50 Гц;16 -разъем функциональных (дискретных) входовмодуля ТМР;

17 -разъем с токовыми входами АЦП.

Актуально в России и в мире

Может применяться при создании интерьеров пивной бар во внутренней отделке квартир.

Преимущества перед известными аналогами

Непрерывные измерения температуры, расхода и давления воды; раcчет количества потребляемого тепла. Возможна установка датчиков контроля потенциально опасных объектов.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Определение непроизводительных потерь воды, организация оперативной локализации и устранение аварий, оптимизация проведения финансовых расчетов за тепловодоресурсы

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

18.08.2006
