Номер

83-007-01

Наименование проекта

Сравнительная оценка схем использования трехфазного двигателя в однофазной сети

Назначение

Несимметричная схема включения трехфазного двигателя в однофазной сети

Рекомендуемая область применения

Монтаж, эксплуатация и ремонт электрооборудования

Описание

Результат выполнения НИР.

Использование трёхфазных асинхронных электродвигателей в однофазной сети достаточно распространено. Наиболее популярно включение трёхфазного электродвигателя в однофазную сеть по симметричной схеме - схеме «треугольника» с пусковым фазосдвигающим конденсатором, подключенным параллельно одной из сторон «треугольника», что соответствует напряжению однофазной сети 220В (рис. 1а). Однако, электродвигатель, включенный по этой схеме, требует для обеспечения надлежащего пускового момента конденсатора сравнительно большой ёмкости.

Произведено сравнение пусковых свойств указанной выше схемы и предлагаемой несимметричной схемы - схемы с пусковым конденсатором, включеннымпоследовательно с двумя фазами обмотки статора, при этом третья фаза непосредственно подключается к сети 220В (рис. 1б).

Исследования проводились с использованием символического метода по уп­рощенной Г-образной схеме замещения асинхронного электродвигателя с учётом ветви намагничивания для электродвигателей 4АА63В2 с числом полюсов 2р = 2 и 4А71А4 с 2р = 4. Величина пускового момента в зависимости от ёмкости фазосдвигающего конденсатора в обеих схемах пропорциональна значениям токовi acиi abв параллельных ветвях обмотки статора (рис. 2а) и синусу угла между векторами этих токов (рис. 2б).

Исследованиями установлено, что для получения максимального пускового момента при использовании асинхронного электродвигателя по предлагаемой схеме требуется меньшая величина пусковой ёмкости, чем при известной схеме как для двухполюсных, так и для четырёхполюсных электродвигателей. Дополнительно определено, что для получения максимального значения пускового момента при использовании известной и предлагаемой схем необходима большая ёмкость для быстроходных двухполюсных электродвигателей, чем для четырёхполюсных.



Теоретические выводы подтверждены экспериментами. Материалы работы могут быть полезны для персонала, занимающегося эксплуатацией асинхронных электродвигателей на промышленных и сельскохозяйственных предприятиях.

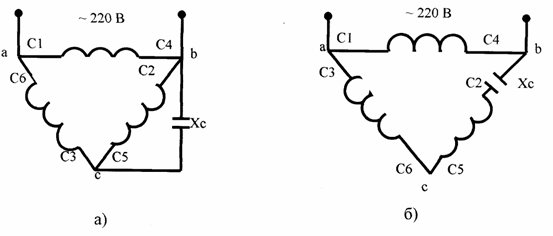

Рис. 1. Схемы использования трёхфазного двигателя в однофазной сети:

а) - известная симметричная схема; б) - предлагаемая несимметричная схема.

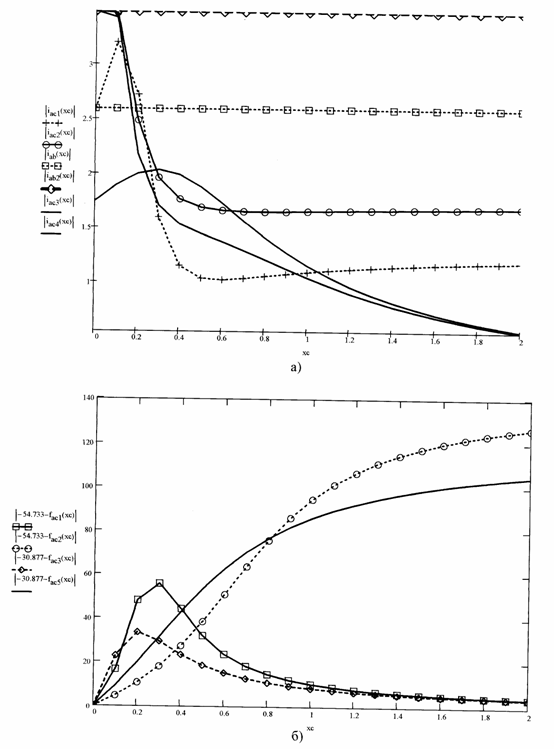

Рис. 2. Зависимости параметров схем использования трёхфазного двигателя в одно­фазной сети от сопротивления фазосдвигающего пускового конденсатора:

а) - токи в параллельных ветвях статорной обмотки:

i ac1(схема рис.1а),i ab(схема рис.1а и 1б),i ac2(схема рис.1б) при 2р = 4;

i ab2(схема рис.1aи 1б),i ac3(схема рис.1a), i ac4(схема рис.1б) при 2р = 2.

б) - углы сдвига токов в параллельных ветвях обмотки статора:

f ac1(схема рис.1a), f ac2(схема рис. 1б) при 2р = 4;

f ac3(схема рис. 1a), f ac4(схема рис. 1б) при 2р = 2.

Преимущества перед известными аналогами

Меньшая емкость пускового конденсатора

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Увеличился пусковой момент электродвигателя. Пусковая емкость уменьшилась в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

18.08.2006
