Данный материал является результатом конструкторской разработки автора.

Магнитопровод состоит из ферритовой части, выполненной в виде внутреннего стержня(как показано на рис.1) и части, изготовленной из электротехнической стали(имеющая наилучшие характеристики в данных условиях ! ), и выполненной в виде трубки(см.рис.1), или цилиндрической спирали(см.рис.2).

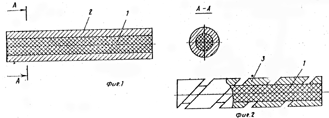

Схема магнитопровода

1 - ферритовая часть;

2 - электротехническая часть,

выполненная в виде трубки;

3 - цилиндрическая

Если трубка представляет собой спираль из полосы электротехнической стали с зазором между витками, магнитное поле с небольшим ослаблением проникает в центральную часть магнитопровода, выполненную из феррита. Тогда магнитное поле при работе в высокочастотном режиме будет сосредоточено в феррите, а также в поверхностном слое электротехнической стали, и обеспечивает достаточную величину индуктивного трансформатора.

После того, как процесс быстрого изменения величины тока сменится, его колебаниями с малой крутизной изменения фронта до появления искры, более эффективно начинает работать электротехническая сталь.
