ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 78-031-01 |
|||
|
Наименование проекта Водоохлаждаемый электрод |
|||
|
Назначение Точечная контактная сварка |
|||
|
Рекомендуемая область применения Сварочное производство |
|||
|

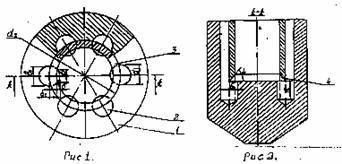

Описание Результат выполнения конструкторской разработки. Состоит (см. рис.1,2) из корпуса 1, внутри которого просверлены продольные каналы 2 для прохода охлаждающей воды, трубки 3 для подвода воды. При установке трубки в электрод с внутренним диаметромd2на расстоянииhот дна каналов 2 образуетсяnотверстий 4 для прохода воды из трубки в каналы. Изменение расстоянияhрегулируется за счет высверливания отверстия диаметромd2на различную глубину. Охлаждение конструкции электрода осуществляется следующим образом. Подаваемая на охлаждение вода по трубке 3 поступает сверху вниз в донную часть электрода и распределяется на ряд потоков, поступающих через щелевые отверстия 4 в продольные каналы 2. При этом после омывания внутренней поверхности каналов снизу вверх нагретая вода выходит из электрода. Теплообмен на внутренней поверхности продольных каналов и на наружной поверхности трубки обеспечивает эффективное охлаждение электродов.
|
|||
|
Преимущества перед известными аналогами Повышение интенсивности и равномерности охлаждения электрода за счет одинаковых скоростей охлаждающей воды в трубке и в продольном канале |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Увеличение срока службы электрода в 1,5 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 19.01.2001 |
