Результат выполнения конструкторской разработки

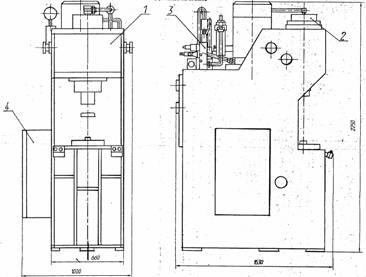

Пресс гидравлический состоит из стойки 1 (см. рисунок), гидроцилиндра 2, гидрооборудования 3, электрооборудования 4.

Пресс гидравлический

Стойка составная часть пресса, на которой смонтированы все остальные части пресса. Стойка представляет собой сварную конструкцию со встроенным резервуаром для рабочей жидкости. Резервуар закрыт двумя крышками, верхней и боковой. На боковой крышке расположены два маслоуказателя уровня рабочей жидкости. В дно резервуара снизу ввернута пробка для слива рабочей жидкости при ее смене.

Гидроцилиндр располагается в верхней части гидропресса. Он крепится на стойке. Крепление гидроцилиндра осуществляется закладными полукольцами и натяжной гайкой. На конце штока гидроцилиндра закреплена пята, являющаяся исполнительным (нажимным) органом пресса.

Гидрооборудование, состоящее из гидронасоса, электродвигателя, гидропанели с расположенными на ней аппаратами управления, и разводки труб, расположено на верхней крышке резервуара.

Электрооборудование гидропресса состоит из электрошкафа, пультов управления, где находятся сигнальные лампы "Фильтр засорен" и "Напряжение подано", тумблер включения и выключения пресса, кнопки "Пуск гидростанции" и "Стоп", также кнопка "Аварийный стоп".

В передней части гидропресса, перед рабочей зоной, находятся два пульта управления его работой.

Принцип работы. Для запуска гидропресса в работу необходимо включить вводной автоматический выключатель, находящийся на боковой стенке электрошкафа. Далее с пульта управления на электрошкафе включить гидропресс. При этом на пульте управления загорится лампа "Напряжение подано". После этого включается гидростанция кнопкой "Гидростанция пуск". Гидропресс готов к работе.

Загрузка деталей для запрессовки и выпрессовки производят согласно техпроцессу. Запрессовка и выпрессовка производятся ходом штока гидроцилиндра вниз. Для перемещения штока вниз на пультах управления штоком двумя руками нажимаются кнопки "Вниз". При этом нажатие на кнопки должно быть одновременным с рассогласованием во времени не более 0,5 сек.

Руки удерживаются на кнопках на протяжении всего хода штока. Движение штока можно начинать с любого места его расположения, кроме крайнего нижнего. При прекращении нажатия на кнопки "Вниз" или на одну из кнопок "Вниз" движение штока прекращается.

После запрессовки и выпрессовки шток перемещается вверх, нажатием кнопки "Вверх", расположенной на правом пульте управления. Для прекращения работы выключается электродвигатель насоса гидростанции нажатием кнопки "Стоп".
