Номер

77-024-01

Наименование проекта

Развальцовка пятироликовая

Назначение

Для развальцовки концов труб из материалов типа АМгМ, сталь 20, 1Х18Н9Т.

Рекомендуемая область применения

Операции по развальцовке в слесарно-сборочном производстве.

Описание

Результат выполнения конструкторской разработки.

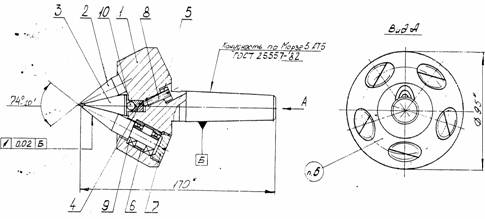

Состоит из корпуса 1, (см. рисунок) в котором крепятся пять конических роликов 2, вращение которых относительно корпуса осуществляется через подшипники 9. Зазор между подшипниками определяется втулкой 6, а выпадение из корпуса предотвращают пробки 7, В центре корпуса закреплен вкладыш 3, зазор между последним и роликами регулируется с помощью винта 8 и гайки 5 через подпятник 4 и шарик 10.

Развальцовка пятироликовая

Развальцовка эксплуатируется на станке ТР1М, но может использоваться и на других станках токарной и сверлильной групп. Работает по принципу качения.

Принцип работы. Конец развальцовываемой трубы зажимается гидрозажимом. Развальцовка закрепляется в шпинделе станка. Инструмент с помощью гидропривода подводится к развальцовываемой трубе и ролики, вращаясь, производят развальцовку последней

Внедрение данной развальцовки способствует повышению качества продукции.

Преимущества перед известными аналогами

Расширены технологические возможности.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Годовой экономический эффект - 30 тыс. рублей; снижение трудоемкости - 1,2 н/час на 1 сборочную единицу; повышение производительности труда в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж
