Номер

77-020-01

Наименование проекта

Ключ для шпилек

Назначение

Для завинчивания резьбовых шпилек

Рекомендуемая область применения

Сборочное производство

Описание

Результат выполнения конструкторской разработки.

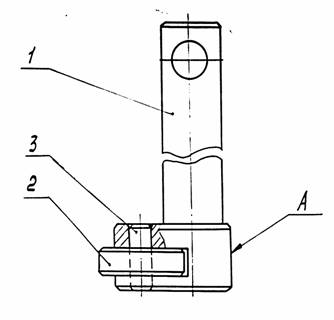

Ключ состоит из следующих основных частей: корпуса 1 (см. рисунок), ролика с накаткой 2 эксцентрично посаженного на штифт 3.

Ключ для завинчивания

При завинчивании шпилька заводится в отверстие ролика таким образом, чтобы ролик оказался на уровне ненарезанной ее части. При вращении ключа в направлении часовой стрелки, которое осуществляется с помощью вставляемой в отверстие корпуса рукоятки, ролик заклинивает гладкую часть шпильки и она завинчивается.

Использование роликов различных диаметров дает возможность завинчивать шпильки в диапазоне от М 8 до М 22.

Преимущества перед известными аналогами

Использование сменных рукояток дает возможность работы в труднодоступных местах.

Стадия освоения

Внедрено в производство

Результаты испытаний

Обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект 30 тыс. рублей; снижение трудоемкости - 1,8 н/час на ед. продукции; повышение производительности труда в 2,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж
