Молот выколоточный

Назначение

Получение из листового материала заготовок со сферическими, параболическими и другими криволинейными деформациями за счет энергии падающих частей молота.

Рекомендуемая область применения

Штамповочное производство

Описание

Результат выполнения конструкторской разработки.

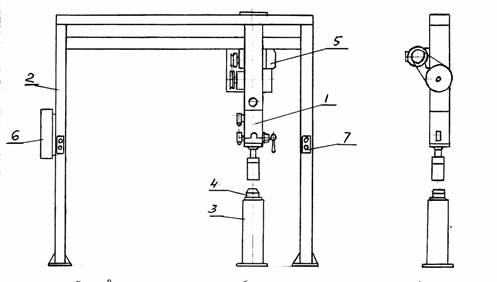

Молот состоит из основных узлов: головки 1 (см. рисунок), арки 2, шабота 3 с подпятником 4, привода 5, шкафа управления 6, двух постов управления 7.

Молот выколоточный

В корпусе головки молота выполнено цилиндрическое сквозное отверстие, снизу ограниченное фланцем с направляющей втулкой. В цилиндре расположены два поршня: верхний компрессорный, приводимый в движение шатуном от коленчатого вала, и нижний рабочий. Рабочий поршень выполнен совместно со штоком, имеющим возможность перемещения в направляющей втулке фланца. Для предотвращения ударов поршней между собой предусмотрено буферное устройство. На концах коленчатого вала закреплены шкив и маховик. Арка представляет собой П-образную раму, сваренную из швеллеров. На ней крепятся головка молота, привод, посты управления. Внутренняя полость арки заполнена кварцевым песком.

Шабот с подпятником сварены из листовой стали. Шабот воспринимает ударные нагрузки падающих частей молота и, с целью гашения вибрации, заполнен кварцевым песком.

Привод коленчатого вала осуществляется от электродвигателя, через клиноременную передачу.

Преимущества перед известными аналогами

Расширены технологические возможности.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда в 1,5 раза.
