Номер 77-014-01 |
Наименование проекта Пневмоприжим |
Назначение Для прижима деталей в процессе сборки (сварки), а также для позиционирования деталей по отверстиям посредством фиксатора с последующим поджатием. |
Рекомендуемая область применения Сборочное производство |

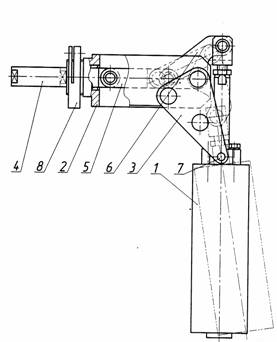

Описание Результат выполнения конструкторской разработки. Пневмоприжим состоит из пневмоцилиндра 1 (см. рисунок), корпуса 2, планок 3, штока 4, серег 5, рычага 6, осей 7, гайки 8. Пневмоприжим Принцип работы. При перемещении штока пневмоцилиндра вверх рычаг совершает вращательное движение вокруг оси и одновременно приводит в движение шток через серьгу. Оси дают возможность пневмоцилиндру вращаться вокруг них, тем самым обеспечивают работоспособность конструкции. Гайка надежно крепит пневмоприжим на стойке кондуктора. Прижим устанавливается в классное отверстие на стойке в приспособлении и закрепляется гайкой. Этим достигается высокая точность позиционирования прижима. Внедрение прижима позволило повысить точность сборки, ускорить процесс проектирования технологической оснастки. |
Преимущества перед известными аналогами Наличие нескольких вариантов исполнения штоков, с резьбовым отверстием и с резьбовым отверстием и цековкой по центрирующей посадке, позволяет использовать прижим для поджима собираемых изделий и для их взаимной ориентации в пространстве. |
Стадия освоения Внедрено в производство |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Снижение трудоемкости в 1,5 раза. |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 15.02.2001 |
