Результат выполнения конструкторской разработки.

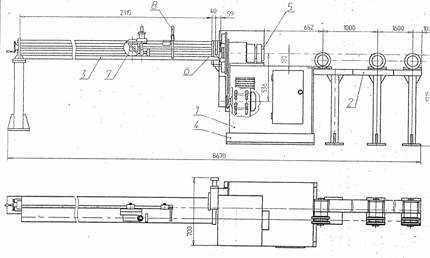

Полуавтомат состоит из станка для резки труб 1 (см. рисунок), устройства направляющего 2, устройства для получения мерных заготовок 3 и подставки 4.

Полуавтомат для резки труб

Принцип работы. Исходное положение - труба лежит на роликах устройства направляющего, планшайба вращается с разведенными ножом и опорными роликами, зажим разжат, упор вниз по центру движения трубы.

Труба подается вручную через направляющую трубу шпинделя 5, зажим 6 до упора 7. В упоре встроен конечный выключатель ВКН-1, который подает сигнал на зажим трубы, подачу ножа и ползуна с роликами. По достижении вращающимся ножом и опорными роликами трубы происходит отрезка.

В шпинделе встроен электроконтакт, который, размыкаясь, подает сигнал на возврат ножа и опорных роликов в исходное положение, развод зажима, подъем упора в верхнее положение.

Отрезанная деталь проталкивается вручную трубой из зажима и по склизу падает в бункер. Нажатием кнопки упор возвращается в исходное нижнее положение, цикл повторяется.

При необходимости отрезки трубы длиной более 2000 мм, в конструкции упора предусмотрена возможность поворота его вокруг своей оси, что позволяет производить резку труб большей длины.

Для сокращения времени на переналадку предусмотрен дополнительный откидывающийся упор 8.
