ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 77-002-01 |
|
Наименование проекта Магнитный стержень для очистки жидкостей от ферромагнитных частиц |
|
Назначение Для очистки смазочно-охлаждающих жидкостей (СОЖ) от ферромагнитных частиц размером 1...3 мкм и более. |
|
Рекомендуемая область применения Металлообработка, а именно при шлифовании, хонинговании, суперфинишировании и других технологических операциях, когда образуются ферромагнитные частицы. Устанавливается в индивидуальные и централизованные системы очистки СОЖ. |
|

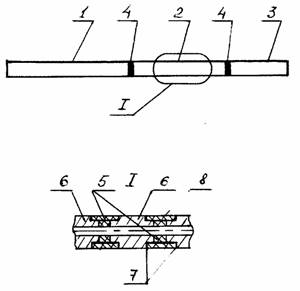

Описание Результат выполнения конструкторской разработки. Магнитный стержень состоит из секций 1, 2, 3, (см. рисунок), разделенных металлическими шайбами 4. Уменьшение длины секций 1, 2, 3 идет в направлении движения СОЖ, а ослабление магнитного поля секций 3, 2, 1 - в направлении, противоположном движению СОЖ. Все секции 1, 2, 3 магнитного стержня конструктивно выполнены аналогично и представляют собой постоянные магниты 5, между которыми помещены шайбы 6. Снаружи постоянных магнитов 5 и в выточки 7 на шайбах 6 надеты износостойкие втулки 8.
Магнитный стержень для очистки СОЖ Принцип действия. Загрязненная СОЖ, проходя вдоль магнитных стержней, последовательно очищается от крупных ферромагнитных примесей секциями 1, средних частиц - секциями 2 и мельчайших примесей - секциями 3 и отводится из установки для очистки СОЖ. Магнитные стержни выносят осевшие на них примеси и очищаются от них приспособлением для очистки магнитных стержней, при этом шлам сбрасывается в лоток. |
|
Преимущества перед известными аналогами Для очистки СОЖ от мельчайших ферромагнитных примесей последняя секция изготовлена из дорогостоящего магнита с сильным магнитным полем, для очистки от более крупных примесей - из магнитов с более слабым магнитным полем. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Удешевление стоимости магнитного стержня в 2-3 раза при сохранении степени очистки СОЖ. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 08.02.2001 |
