Результат выполнения конструкторской разработки.

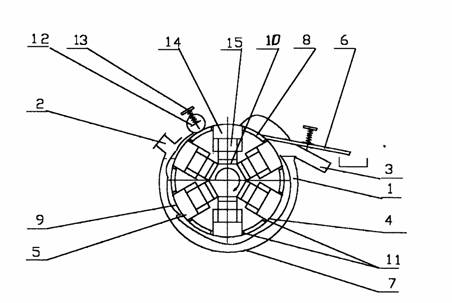

Магнитный универсальный сепаратор содержит емкость1 (см. рисунок) для очищаемой СОЖ с подводящим 2 и отводящим 3 патрубками, магнитную систему 4 со шламосборными элементами 5, приспособление 6 для очистки шламосборных элементов. Основание 7 емкости 1 выполнено цилиндрической формы. Магнитная система 4 представляет собой цилиндрический барабан 8 с окнами 9. Внутри барабана на направляющих 10 установлены магнитные блоки 11. Снаружи барабана установлен отжимной ролик 12 с пружиной 13.

Магнитные блоки выполнены из верхних 14 и нижних 15 магнитных элементов, представляющих собой чередующиеся плоские магниты и немагнитные прокладки. Верхние магнитные элементы герметично установлены в окна полого цилиндрического барабана и расположены в одной плоскости с соответствующими нижними магнитными элементами, установленными на ферромагнитном основании с возможностью соосного перемещения их по направляющим относительно верхних магнитных элементов посредством кулачкового механизма перемещения.

Магнитный универсальный сепаратор

Магнитный универсальный сепаратор работает следующим образом. СОЖ, подлежащая очистке от ферромагнитных частиц, подается в емкость по подводящему патрубку в рабочую зону между вращающимся барабаном и основанием емкости .

Под действием сильного магнитного поля ферромагнитные частицы (шлам) притягиваются к вращающемуся барабану и выносятся из жидкости. Далее шлам на барабане попадает под поджимной ролик, который усилием пружины отжимает СОЖ из слоя шлама. При дальнейшем вращении барабана посредством кулачкового механизма перемещения происходит смещение нижних магнитных элементов по направляющим относительно верхних магнитных элементов и отключение (ослабление) магнитного поля. В это время происходит очистка барабана от шлама посредством приспособления, выполненного в виде ножа или скребка.

После очистки барабана от шлама посредством кулачкового механизма перемещения происходит смещение нижних магнитных элементов относительно верхних в обратном направлении, т.е. включение (усиление) магнитного поля и дальнейшая очистка СОЖ. Очищенная СОЖ выводится из емкости по отводящему патрубку.
