Номер

68-026-01

Наименование проекта

Буферное устройство крана

Назначение

Для смягчения удара при работе подъемно-транспортного оборудования

Рекомендуемая область применения

Для рудно-угольных перегружателей; козловых, мостовых кранов и других грузоподъемных машин

Описание

Результат выполнения конструкторской разработки.

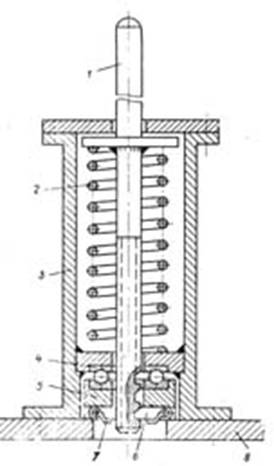

Буферное устройство крана состоит из рабочего штока 1 (см. рисунок), рабочей пружины 2, корпуса 3, упорного подшипника 4, на который опирается вращающийся диск 5, служащий для крепления на нем стопорных собачек 6.

Стопорные собачки 6, имеют вспомогательные пружины 7, прижимающие их к виткам резьбы хвостовика истока 1 и обеспечивающие их зацепление. Буфер крепится на корпусе крана 8.

При наезде тележки (крана) на рабочий шток 1, последний сжимает рабочую пружину 2, стопорные собачки 6, скользящие по хвостовику штока 1, имеющему ходовую упорную резьбу, при обратном его движении входят с ним в зацепление, благодаря чему пружина 2 удерживается в сжатом положении. После отъезда тележки от концевых упоров пружина 2, разжимаясь, медленно выдвигает шток 1, так как он в этот момент играет роль ходового винта, находящегося в зацеплении с «гайкой» - собачками 6. Зацепление винт-гайка (винт-шток, гайка-собачки) обеспечивает плавный возврат буферного устройства в рабочее положение.
