Результат выполнения конструкторской разработки.

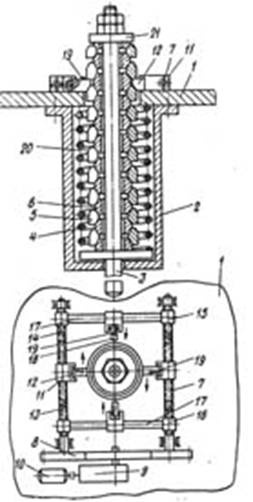

Буфер включает размещенный на опоре 1 (см. рисунок) корпус 2, со штоком 3, пружиной 4 и пакетом закрепленных на штоке фрикционных колец 5 и 6. На опоре находится стопорное устройство, выполненное в виде двух винтов 7, связанных посредством зубчатой передачи 8 и редуктора 9 с электродвигателем 10. Винты имеют гайки 11 с поперечно расположенными собачками 12. Кроме того, винты выполнены с противоположно направленными нагрузками 13, 14 и снабжены гайками 15 и 16. Гайки соединены между собой поперечниками 17, на которых закреплены параллельные винтам собачки 18. Все собачки имеют пружины 19, прижимающие их к внешним разрезным кольцам 5, которые попеременно с целыми внутренними кольцами 6 установлены на конце штока. Для более надежного зацепления с собачками внешние кольца имеют скосы 20. Буфер работает следующим образом.

При наезде тележки крана на шток сжимается пружина 4, и подпружиненные собачки 12 скользят по скосам внешних колец. При возвращении штока в исходное положение собачки входят в зацепление с этими кольцами, благодаря чему пружина находится в сжатом положении. При разжатии пружины происходит плавное выдвижение штока, так как пакет фрикционных колец сжимается между собачками 12 и шайбой 21. Внешние разрезные кольца, надвигаясь конусной поверхностью на целые внутренние кольца, разжимаются, работая как пружины.

После отъезда тележки крана пружину можно освободить, для чего включается реверсивный электродвигатель, приводящий во вращение винты. При этом собачки 12 гайками 11 выводятся из зацепления с кольцами, которые возвращаются в исходное положение. Одновременно противоположные поперечины сближаются, и их подпружиненные собачки 18 устанавливаются в рабочее положение.
