Результат выполнения конструкторской разработки.

Предназначено для определения скорости фильтрации запыленного газа при проведении сравнительных испытаний рукавов, изготовленных из различных фильтровальных материалов.

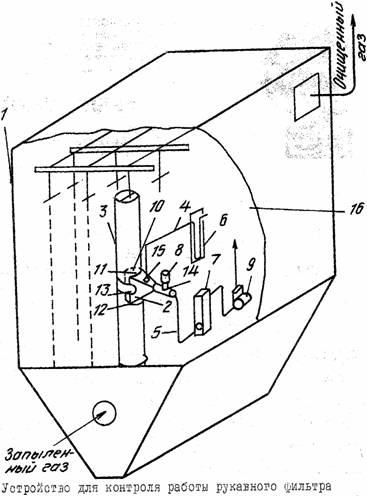

Устройство для контроля работы рукавного фильтра (см. рисунок) 1 содержит раструб 2, создающий гидравлическое сопротивление, установленный на внешней поверхности фильтровального рукава 3 и соединенный импульсными трубками 4 и 5 с манометром 6 и расходомером 7 газа, регулятор 8 расхода газа и отсасывающее устройство 9. У входного отверстия 10 раструба 2 верхняя и нижняя кромки 11 и 12 выполнены по дуге радиусом, равным радиусу исследуемого рукава. Раструб закреплен на внешней поверхности рукава 3 с помощью ремня 13, выполненного из эластичного материала, например резины, и плотно охватывает рукав по дуге кромками 11 иi2. Для создания тяги через рукава и подачи в них запыленного газа к фильтру присоединен вентилятор. Регулятор расхода газа выполнен в виде винта и размещен на выходном патрубке 14 раст­руба, который через импульсную трубу 5 соединен с расходомером. 7 газа ротаметром и отсасывающим устройством 9 воздуходувкой. На боковой поверхности раструба 2 выполнено отверстие 15, сое­диненное через импульсную трубку 4 с манометром 6, установлен­ным в зарукавном пространстве 16.

Устройство для контроля работы рукавного фильтра работает следующим образом. В рукавный фильтр вентилятором подают запы­ленный газ. За счет разницы (перепада) давления, создаваемого вентилятором и атмосферным давлением создается тяга через рукава, установленные в фильтре. При создании тяги происходит фильт­рация запыленного газа в рукавах, пыль осаждается на внутренней поверхности рукавов, а очищенный газ поступает в зарукавное пространство 15 фильтра и затем выбрасывается в атмосферу. На исследуемый рукав с помощью эластичного ремня 13 закрепляют раструб. Силу натяжения ремня 13 выбирают с таким расчетом, чтобы входное отверстиеioраструба было плотно прижато к внешней поверхности рукава и охватывало его дуговыми кромками ii и 12. Вследствие того, что площадь входного отверстия 10 во много раз превышает площадь выходного отверстия 14 раструба, в нем созда­ется большее по величине давление газа, чем в зарукавном прост­ранстве 16 фильтра. Давление в раструбе измеряют манометром, при­соединенным к отверстию 15 раструба через импульсную трубку. За­тем включают воздуходувку, которая отсасывает очищенный газ о по­верхности рукава, ограниченной входным отверстием 10 раструба. Отсасываемый газ из раструба через выходной патрубок 14 по импульсной трубке 5 (шлангу) проходит в ротаметр 7, воздуходувку 9, поступает в зарукавное пространство 16. После включения воздухо­дувки производят настройку расхода отсасываемого газа.

Важным условием правильного определения скорости фильтрации является соблюдение изокинетического отбора газа с фильтрующей поверхности рукава. При настройке изокинетического отбора газа регулятор 8 в виде винта вкручивают в выходной патрубок 14 раст­руба 2 до тех пор, пока на манометре 6 не зафиксируют нулевое значение, то есть перепад давления между раструбом 2 и зарукавным пространством 16 будет равным нулю. После фиксации на мано­метре 6 нулевого значения производят отсчет показания расхода га­за, измеренного ротаметром 7, и рассчитывают скорость фильтрации q-по формуле q=v _p/f _p м/с (2), где v _p объем газа, прошедший через раструб и измеренный ротаметром, м ³/с, f _p - площадь по­верхности исследуемого рукава, ограниченная входным отверстием раструба, м ².

Как видно из анализа формулы при изокинетическом отборе отфильтрованного газа с внешней поверхности исследуемого рукава, имеет место увеличение площади контакта входного отверстия раструба с цилиндрической поверхностью рукава за счет профилирован-ного охвата его по дуге, в прототипе же площадь контакта мала, определена точечным соприкосновением штуцера с рукавом.

Таким образом, профилированное сопряжение по дуге входного отверстия отсасывающего раструба с поверхностью исследуемого рукава позволяет по сравнению с прототипом увеличить в несколько раз площадь контакта рукава с раструбом, создающим гидравлическое сопротивление. Это дает возможность при изокинетичном отборе газа с поверхности рукава значительно увеличить расход газа, измеряемого ротаметром, и в целом снизить погрешность определения скорости фильтрации газа, то есть повысить точность контроля работы рукавного фильтра.
