Результат выполнения конструкторской разработки.

Электромеханическое устройство ПОТОК-4 предназначено для расширения возможностей анализатора концентрации взвешенных в жидкости частиц АЖТ-94 путем последовательного подключения четырех пробоотборников на вход проточной камеры мутномера без прерывания потока жидкости в пробоотборниках. Устройство позволяет, например, одновременно контролировать мутность воды на входе и выходе двух механических фильтров воды. Устройство поставляется совместно с одноканальным проточным мутномером АЖТ-94.

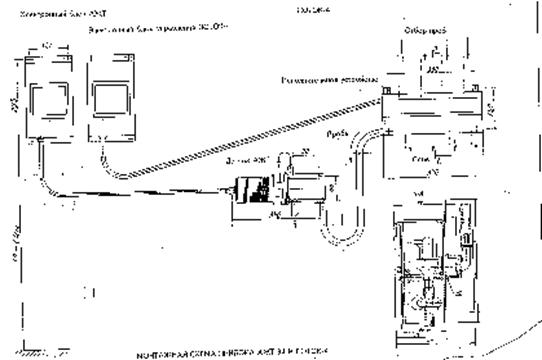

Устройство (см. рисунок) состоит из электронного блока управления и исполнительного устройства. Блок питания исполнительного устройства размещен совместно с электронным блоком в стандартном корпусе. Исполнительный механизм соединен с блоком управления кабелем длиной 7,5 - 50 м (кабель 12 жил, сечением не менее 0,2 мм, напряжение 110 В пост. тока, разъем 10 контактов).

Исполнительный механизм устанавливается рядом с выносным оптическим датчиком мутномера АЖТ-94, а электрический блок-программатор переключения каналов рядом с электронным блоком-преобразователем мутномера АЖТ-94.

Электронный блок-программатор переключает пробоотборники последовательно всегда в автоматическом режиме. Предусмотрен выбор времени включения каждого канала (независимо от другого) в интервале 1-15 мин. Минимальное рекомендуемое время цикла опроса составляет 10 мин., включая время (2 мин.) на промывку переключателя.

Номер подключенного пробоотборника выдается через оптическую развязку по четырем шинам. включением транзистора. В конце интервала подключения каждого пробоотборника выдается строб разрешения съема информации (15 с), также включением оптически развязанного транзистора. Нагрузочная способность транзистора до 30 мА при 30 В. Разъем 7 контактов.

Проверено на опытном производстве ИЦ "Уралсемикондактор".
