Номер

63-049-01

Наименование проекта

Подъемник

Назначение

Для выполнения такелажных работ при проходке горноразведочных выработок

Рекомендуемая область применения

Может применяться для монтажа, демонтажа вентиляции, электрооборудования, воздуховодов сжатого воздуха в различных областях народного хозяйства

Описание

Результат выполнения конструкторской разработки.

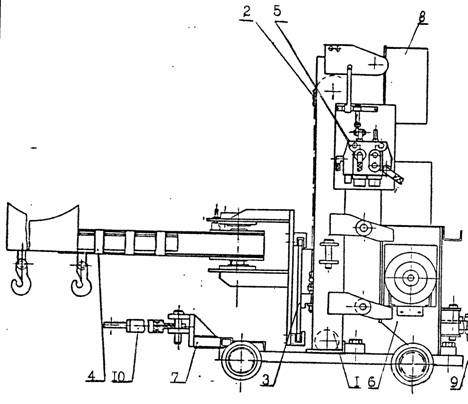

Подъемник ПНМ-400 состоит из телескопической рамы 1 (см. рисунок), механизма подъема 2, грузовой каретки 3, грузозахватного устройства 4, гидропривода 5, навески 6, тележки 7, электропривода 8, двух водил 9,10, аутригера.

НАВЕСНОЙ МОНТАЖНЫЙ ПОДЪЕМНИК

При подаче рабочей жидкости под давлением в цилиндр подъема плунжерного типа (включение рукоятки гидрораспределителя в положение "Подъем") начинает подниматься плунжер, несущий головку с перекинутой через нее грузовой цепью и каретку (также на катках) по направляющим внутренней рамы. Грузовая каретка поднимается цепью с удвоенной скоростью по отношению к скорости плунжера. При прохождении 100 мм головка упирается в связь внутренней рамы. В конце хода плунжер цилиндра достигает ограничительного упора. При опускании груза (рукоятка распределителя устанавливается в положение "Опускание") рабочая жидкость из цилиндра подъема вытесняется в бак через дроссель массой поднятых частей подъемника и груза. Дроссель ограничивает скорость опускания и предупреждает резкое падение груза при разрыве трубопровода.

Преимущества перед известными аналогами

Удобен в эксплуатации, надежен в работе

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Годовой экономический эффект от внедрения составил 52 тыс. руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

05.06.2001
