Результат выполнения конструкторской разработки.

Предложена конструкция фрамуги, которую необходимо смонтировать в верхней части створок въездных ворот.

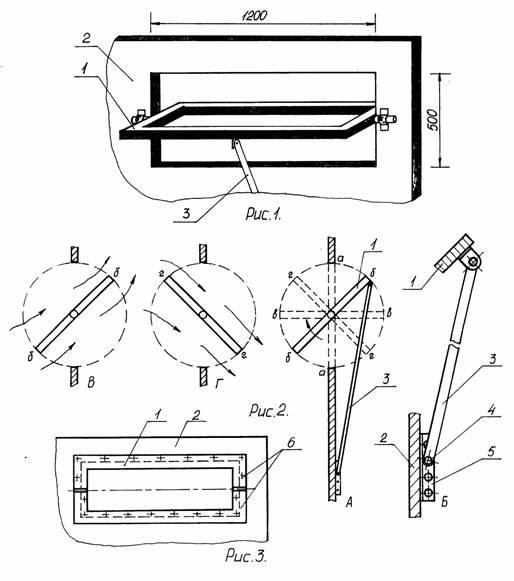

Фрамуга 1 (см. рис.1) выполнена поворотной вокруг горизонтальной оси и может быть изготовлена из того же материала, что и створка ворот 2 или быть застекленной. В последнем случае устройство ее дороже, но обеспечивает лучшее освещение тамбура и помещения вблизи ворот.

Объем и направление поступления воздушного потока внутрь помещения обеспечивается изменением угла наклона фрамуги. Регулировка положения фрамуги 1 выполняется через тягу 3.

Тяга вручную фиксируется в одном из 4-х положений (рис.2): фрамуга закрыта (положение "а"), фрамуга размещена под углом в 45°(положение "б"), фрамуга наклонена под углом в 135°(положение "г"). В положении "б" воздушный поток отклоняется фрамугой вверх, а в положении "г" - вниз (позиции "в" и "г" рис.2). Фиксация того или иного положения осуществляется вводом пальца 4 тяги 3 в одно из отверстий кронштейна 5.

Чтобы перекрыть щель между поворотной фрамугой и проемом и исключить попадание в нее осадков или снега, на верхней и боковых сторонах проема, равно как и на нижней и боковых рамах фрамуги крепятся отрезки прорезиненного ремня 6 так, как это показано на рис.3.

Замеры характера и скорости циркуляции воздуха внутри помещения, выполненные с помощью листикового анемометра, показали, что в летнее время поворотная фрамуга может быть открыта круглосуточно. Лишь при сильном ветре следует закрывать фрамугу, расположенную с наветренной стороны. Зимой в дневное время и в безветренные дни фрамугу устанавливают в положение "б" или "в". Это обеспечит требуемое поступление воздуха в помещение и исключит образование конденсата и капели с потолка.
