Результат выполнения конструкторской разработки.

Одним из перспективных вариантов создания вакуума в доильных установках в указанных ситуациях является использование выхлопной системы трактора, снабженной газоструйным эжектором. Схема включения газоструйного эжектора в вакуумную систему доильной установки показана на рис. №1, принципиальная схема эжектора - на рисунке № 2.

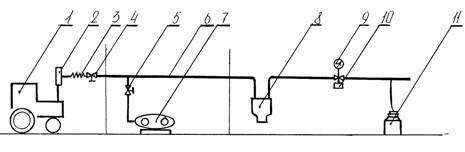

Рис.1. Схема включения газоструйного эжектора:

1 - трактор; 2 - газоструйный эжектор; 3 - гофрированный шланг;

4, 5 - вентиль; 6 - вакуумная магистраль; 7 - вакуумный насос;

8 - вакуумный баллон; 9 - вакуумметр; 10 - вакуумный регулятор;

11 - доильный аппарат.

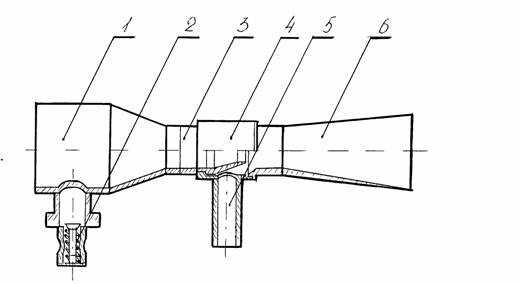

Рис. 2. Принципиальная схема эжектора:

1 - приемный газовый патрубок; 2 - клапан в сборе; 3 - сопло; 4 - камера

смешения; 5 - воздушный патрубок; 6 - диффузор.

Эжектор устанавливают на выхлопную трубу трактора 1 вместо глушителя и с помощью гофрированного шланга 3 соединяют с вентилятором 4 вакуммной магистрали 6. Вентиль 4 устанавливают в положение "открыто", 5 - в положение "закрыто".

Эжектор (рис.2) состоит из приемного газового патрубка 1, клапана 2, сопла 3, камеры смешения 4, воздушного патрубка 5 и диффузора 6. Действие газоструйного эжектора основано на обмене энергиями между рабочим газом и воздухом. Частицы рабочего газа, вышедшие из сопла и направляющиеся в камеру смешения с большой скоростью, захватывают в свой поток частицы отсасываемого воздуха, который поступает из вакуумной магистрали доильной установки в камеру смешения через воздушный патрубок. Эжектор может быть изготовлен для любой марки трактора, например МТЗ-80, при вакууме 48кПа обеспечивает расход воздуха 45…50 м ³/час, что достаточно для работы одновременно четырех аппаратов.

Годовой экономический эффект от применения эжектора, как средства аварийного доения коров (САД) в натуральном виде:

n

Э _нат = ------------------------------- ,

к_i

------- + к ₂ +tЧm

Т _э

гдеn(кг) - количество молока, сохраненного при САД,

к_i(руб) - стоимость САД,

к ₂ (руб) - эксплуатационные расходы

t(ч) - время работы САД

m(руб/ч) - стоимость затрат на САД

Т _э (год) - время плановой эксплуатации САД

Годовой экономический эффект в стоимостном виде:

Э _р =nЧЦ

где Ц(руб) - средняя цена реализации продукции.
