Результат выполнения конструкторской разработки.

Поступающие на сушку початки выгружают в автомобилеразгрузчик, затем по наклонному транспортеру в отделитель самообруши и далее по подающему (см. рисунок 1) и поворотному 2 транспортерам непосредственно на двухскатные жалюзийные решетки 3, где формируются бурты. В начале загрузки поворотный транспортер наполняют для уменьшения высоты сброса и предотвращения повреждений початков и по мере формирования бурта, поднимают и одновременно поворачивают его. Самоходная тележка 4 во время загрузки перемещается вместе с поворотным транспортером. Обеспечивая равномерную загрузку. Продувку воздухом слоя початков начинают после достижения высоты 1м.

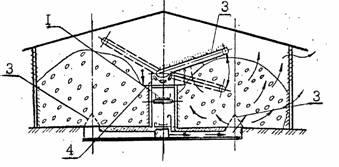

Рис.1. БУРТОВАЯ СУШИЛКА

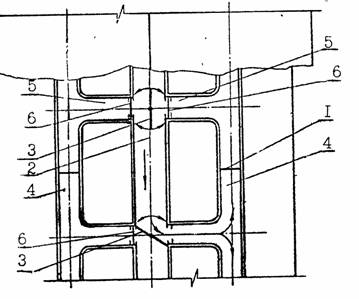

Рис.2. ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНАЯ СИСТЕМА

После полной загрузки секции продувку ведут непрерывно в течение суток, после чего переходят на циклический режим работы: чередование продувки и отлежки. Продувку наружным воздухом осуществляют в дневное время, а охлаждение початков - ночью. Воздух для продувки поступает из воздухораспределительной системы.

Жалюзийные решетки разделены по длине поперечными перегородками 1 (рисунок 2) на автономно - продуваемые секции.

В общем воздухораспределительном канале - коллекторе 2 установлены шиберы 3 для подключения к нему секции 4 воздухонагревательных каналов, расположенных под жалюзийными решетками с помощью поперечных воздуховодов 5 с клапанами 6. К воздухораспределительному коллектору подсоединен вентилятор, осуществляющий забор воздуха через тройник с дроссельными заслонками или от теплогенератора, или непосредственно из атмосферы.
