Результат выполнения конструкторской разработки.

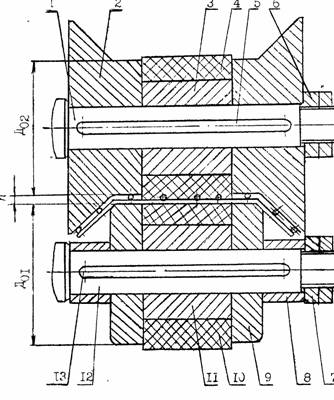

Составные валки профилегибочного стана состоят из нижнего и верхнего составных валков. Нижний составной валок установлен на рабочем валу 12 (см. рисунок) и состоит из жестких дисковых элементов 9 с основным диаметром Д ₀₁ и расположенного между ними эластичного цилиндрического элемента, имеющего жесткое металлическое основание 11 и эластичный бандаж 10, а также дистанционных втулок 8. Бандаж представляет собой литую втулку из твердой резины или полиуретана, установленную с натягом на основание.

СОСТАВНЫЕ ВАЛКИ ПРОФИЛЕГИБОЧНОГО СТАНА

Верхний составной валок установлен на рабочем валуi. Он состоит из формирующих цилиндрическо-конусных элементов 2 с основным диаметром Д ₀₂. Между ними расположены эластичные элементы, имеющие жесткое металлическое основание, и эластичный бандаж 4.

Составные валки кинематически связаны с соответствующими валами стана посредством шпонок 13 и 5 и закреплены зажимными гайками 7 и 6.

Верхний и нижний валки. Сведенные до зазора между формирующими рабочими элементами (дисковыми 9 и цилиндрическо-конусными, равного толщине сетки по номинальному размеру в два диаметра сетка -h, образуют рабочий контур валков.

Составные валки работают следующим образом.

При принудительной подаче от автоматического устройства сетчатая заготовка попадает в рабочую полость валков, где продольные проволок внедряются в тело верхнего эластичного элемента, а поперечные проволоки - в тело нижнего эластичного элемента.

Это внедрение проволок в эластичные элементы создает сильное тяговое усилие, протаскивающее сетчатую заготовку через рабочий контур формирующих элементов 9 и 2. При этом наружный диаметр эластичного бандажа каждого валка превышает основной диаметр рабочих элементов соответствующего валка и определяется по следующей зависимости:

Д ₀ + <д>_нЈД ₀ +h,где

Д ₀ - основной диаметр рабочих элементов валка,

Д _Н - наружный диаметр эластичного бандажа,

h- зазор между жесткими рабочими элементами верхнего и нижнего валков, равный двум диаметрам проволоки.

При внедрении проволок в эластичные элементы, формируемые элементы сетчатого профиля свободно проскальзывают между рабочими поверхностями формирующих элементов, подгибаются на заданный угол отгибающими участками валков. Происходит процесс гибки с одновременным перемещением сетчатой заготовки в следующую пару валков.

Применение валков позволило перевести изготовление деталей из рулонной металлической сетки на высокопроизводительные линии отрезки и профилирования вместо многооперационной резки и гибки.
