Токочувствительный термобиметаллический элемент прямого нагрева

Назначение

Для осуществления контроля тока нагрузки, опознания тока установки и подачи команды на механизм расцепления главных контактов электрических агрегатов

Рекомендуемая область применения

В тепловых термобиметаллических расцепителях воздушных автоматических выключателей, для запуска асинхронных двигателей и их защиты

Описание

Результат выполнения конструкторской разработки.

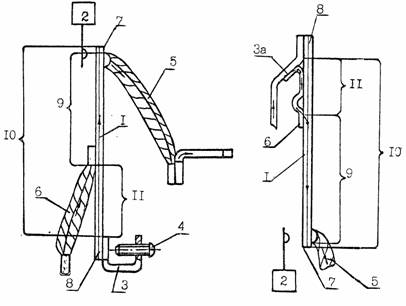

Термобиметаллический элемент прямого нагрева 1 (см. рис. 1) крепят в корпусе аппарата, содержащего механизм свободного расцепления, управляемый защелкой 2, на скобе 3, снабженной регулировочным винтом 4, и имеет два гибких токоподвода 5 и 6.

Рис.1 Рис.2

ТОКОЧУВСТВИТЕЛЬНЫЙ ТЕРМОБИМЕТАЛЛИЧЕСКИЙ ЭЛЕМЕНТ

ПРЯМОГО НАГРЕВА

Гибкий токоподвод 5 закреплен на свободном конце 7 термобиметаллического элемента, а гибкий токоподвод 6 - на термобиметаллическом элементе между его свободным и неподвижным 8 концами. Свободный конец пластины термобиметаллического элемента взаимодействует с защелкой механизма свободного расцепления.

Техническое решение реализовано и для случая крепления термобиметаллического элемента 1 (см. рис. 2) на токоподводящей скобе 3а. При этом нагрев током нагрузки участка 11 термобиметаллического элемента исключен шунтированием гибким токоподводом 6, выполненным из ленты высокой электропроводности.

Токочувствительный термобиметаллический элемент прямого нагрева в электрическом аппарате работает следующим образом. При кратковременных, но значительных токах нагрузки, например, при пусковых токах, ток протекает по участку 9 термобиметаллической пластины элемента и нагревает его (путь тока показан стрелками). Так как тепловой режим при пусковых токах близок к адиабатическому нагреву, то перемещение свободного конца 7 термобиметаллической пластины обеспечивает только участок 9, длина которого меньше длины подвижной части 10. Участок 11 термобиметаллической пластины элемента не участвует в перемещении ее свободного конца, т.к. не успевает нагреться при кратковременных токах. Перемещение свободного конца термобиметаллической пластины приводит к сбросу защелки 2.

Так как время задержки токочувствительным термобиметаллическим элементом прямого нагрева команды на отключение обратно пропорционально квадрату длины подвижной части термобиметаллической пластины элемента, а длина ее участка 9, нагреваемого током, меньше длины подвижной части, то время задержки команды на отключение увеличивается в несколько раз по сравнению с известными устройствами.

При токовой нагрузке, незначительно превышающей ток уставки теплового расцепителя, непосредственно разогревается участок 9, а от него, за счет теплопроводности и участок 11 термобиметаллического элемента, не обтекаемый током. В этом случае перемещение свободного конца термобиметаллического элемента обеспечивается в его подвижной частью, и время задержки команды на отключение увеличивается незначительно по сравнению с известными устройствами.

Существенным отличием от аналогичных устройств является применение термобиметаллического элемента одних определенных размеров и марки материала для тепловых расцепителей на ряд номинальных токов с различными по величине времени задержками на отключение.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижены затраты на изготовление тепловых расцепителей, повышена технологичность производства. Годовой экономический эффект составил 250 тыс. рублей

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

07.02.2001
