Результат выполнения конструкторской разработки.

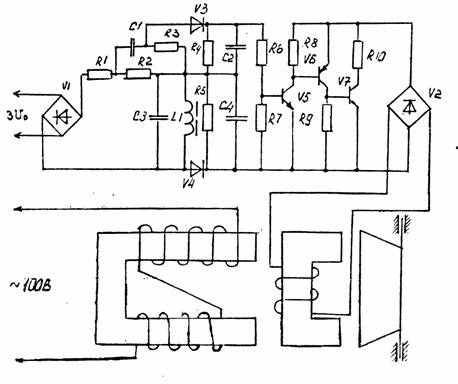

Релейное устройство представляет собой гибридное полупроводниково-электромагнитное реле, выполненное на базе стандартного токового электромагнитного реле типа РТ-40 (см. рисунок).

Релейное устройство для обнаружения субгармонического

ферромагнитизма в сети

В сетях промышленных предприятий, работающих с силовыми трансформаторами на холостом ходу, возможно поддержание субгармонических колебаний, возникающих при коммутационных переходных процессах. Возникновение субгармонического резонанса с частотой 25 Гц сильно коррелировано с погодными условиями. Особенно часто субгармонический резонанс возникает при сухой жаркой и сухой морозной погоде, воспринимается существующими устройствами релейной защиты как замыкание на землю, и требует больших затрат времени на восстановление электроснабжения.

Принцип работы релейного устройства следующий. Напряжение с обмотки разомкнутого треугольника трансформатора НТМИ поступает на вход полупроводниковой части реле. После выпрямления частота удваивается и, если частота резонанса сети совпадает с резонансной частотой контураl₁c₃, то на выходе фильтра после диодовv₃иv₄на конденсаторах С ₂ и С ₄ формируется напряжение отрицательной полярности, разрешающее работу полупроводникового ключаv₅. Транзисторv₅открывается, шунтируя тем самым обмотку электромагнитного экрана гибридного реле. Основной поток реле, созданный обмоткойw₂, замыкаясь через экранw₁и якорь, вызывает срабатывание реле, сигнализируя о наличии феррорезонанса. В нормальной сети частота контураl₁c₃не совпадает с частотой входного напряжения, тогда на ключ поступает закрывающее напряжение, и реле не срабатывает. Выход реле может подключаться к устройству срыва феррорезонанса.
