Номер

54-254-01

Наименование проекта

Устройство для выбивания шкворней поворотных цапф.

Назначение

Выбивания шкворней поворотных цапф передней подвески автобусов и автомобилей

Рекомендуемая область применения

Ремонт автотранспортнызх средств на предприятиях различных отраслей промышленности

Описание

Конструкция является результатом выполнения конструкторской разработки.

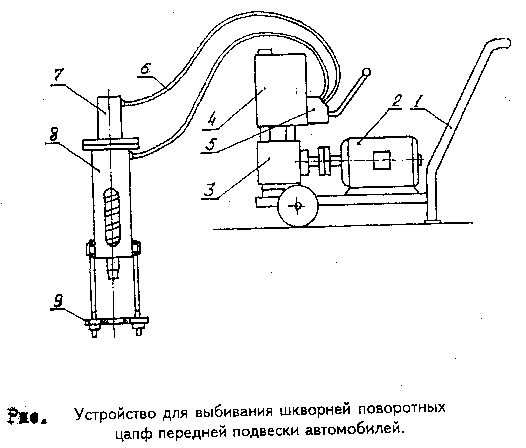

Устройство (см. рисунок) состоит из тележки 1, на которой установлены: электродвигатель 2 с насосом 3, бак 4, устройство управления - гидрораспределитель 5, соединенные шлангами 6 с компактным ударным механизмом 8, который при работе закрепляется напротив выбиваемого шкворня 9 и гидроцилиндр 7.

Устройство работает следующим образом. Домкратом поднимается за корпус передняя часть автомобиля(автобуса). Ударный механизм, располагаясь под крылом автомобиля, устанавливается бойком на выбиваемый шкворень и закрепляется на балке переднего моста хомутом. Ручка гидрораспределителя устанавливается в положение «захват».

Устройство подключается к электросети.

Нажатием кнопки «Пуск» включается электродвигатель с насосом. При этом масло под давлением начинает поступать в верхнюю часть цилиндра. Ручка гидрораспредилителя переключается в положение «удар», при этом масло нагнетается в нижнюю полость гидроцилиндра, который перемещает вверх массивный груз, одновременно сжимая пружину

При первом же ударе происходит перемещение шкворня. Ручка гидрораспределителя переключается в положение «удар», цикл повторяется вновь.


Преимущества перед известными аналогами

Строго "дозированная" энергия удара гарантирует полную сохранность деталей и узлов подвески автомобилей

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Высокая надежность и эффективность при удалении шкворней и повышает производительность труда в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

06.05.2001
