Номер

54-137-01

Наименование проекта

Механизм часовой МЧ-2

Назначение

Привод в действие стрелок в стрелочных часах с диаметром циферблата до 0,5 м и управлением от специального электронного блока.

Рекомендуемая область применения

Напольные, кабинетные и офисные стрелочные часы.

Описание

Результат выполнения конструкторской работы.

Механизм представляет собой (см. рис.) механический редуктор, который имеет выход двух осей на противоположные стороны механизма и расположенные соосно. На одну сторону осей крепятся часовая и минутная стрелки, на другую - датчики угла поворота стрелок. В механизме привод на часовую и минутную стрелку осуществляется отдельными шаговыми двигателями, управление которыми осуществляется двухполярными импульсам, следующими друг за другом из электронного блока управления. Один раз в минуту запускается шаговый двигатель, ось его делает один оборот, при этом минутная стрелка поворачивается на одно минутное деление.

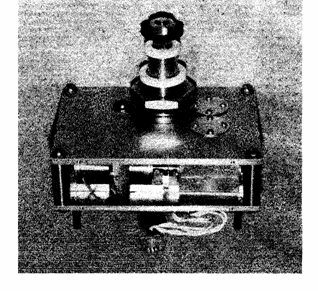

Рис. Механизм часовой МЧ-2.

Преимущества перед известными аналогами

Автоматический переход с зимнего на летнее время и наоборот.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Устройство позволяет автоматизировать ручные процессы. Экономический эффект - 9,5 тыс. руб. в год.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

14.02.2001
