ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 54-022-01 |
||||||
|
Наименование проекта Скорость образования продольных трещин в железобетонных конструкциях с арматурой класса А-I и А-III. |
||||||
|
Назначение Для определения влияния отношения диаметра арматуры к толщине защитного слоя бетона на время появления продольных трещин в железобетонных конструкциях. |
||||||
|
Рекомендуемая область применения Проектирование и расчет железобетонных конструкций, эксплуатирующих в агрессивной среде. |
||||||
|

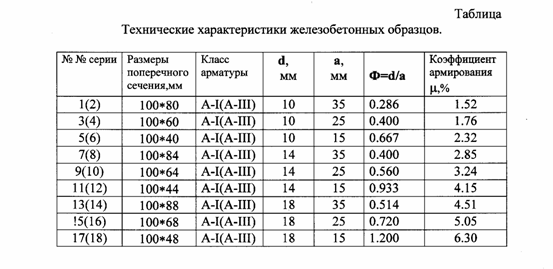

Описание Результат выполнения научно-исследовательской работы. Появление продольной трещины в защитном слое бетона снижает несущую способность конструкций за счет нарушения сцепления арматуры с бетоном. Такое состояние конструкций было изучено при испытании 18 серий железобетонных образцов по шесть балочек в каждой длиной 240 мм, армированных одним стержнем класса А-iили a-iiiтрех различных диаметров (d) 10, 14 и 18 мм, с тремя вариантами толщины защитного слоя бетона (а) 15, 25 и 35 мм (табл.). Применялся бетон с техническими характеристиками: класс (В) 15, 22.5 и 30, водоцементное отношение 0.67, 0.55 и 0.45, эффективный коэффициент диффузии СО 2 в бетоне (см/с х10-4) 0.17, 0.53, 1.8. Для ускорения процесса коррозии арматуры при изготовлении образцов в бетонную смесь вводился хлористый натрий 5 % от массы цемента. Испытание элементов проводилось в атмосферных условиях с периодическим, не реже 2 раз в сутки увлажнением водопроводной водой в течение 20 месяцев. Образование продольных трещин в защитном слое происходит в сроки от 2 до 18 месяцев. Раскрытие трещин более 0.10 мм происходит при средней глубине поражения арматуры 300-600 мкм.

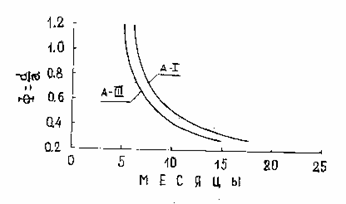

Результаты экспериментальных исследований показывают , что оптимальным конструктивным решением является показатель Ф = 0.4 . Рис. Влияние показателя Ф ( d/a) на время появления продольных трещин в бетоне.
|
||||||
|
Преимущества перед известными аналогами Учет влияния показателя Ф на время до появления продольных трещин в защитном слое бетона предполагает корректировку первой группы арматурной стали по степени опасности коррозионного поражения и области применения. |
||||||
|
Стадия освоения Способ (метод) проверен в лабораторных условиях |
||||||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
||||||
|
Технико-экономический эффект Уменьшается материалоёмкость в 1,4 раза, экономится арматура в 1,2 раза, долговечность железобетонных конструкций в агрессивной среде повышается в 2 раза. |
||||||
|
Возможность передачи за рубеж Возможна передача за рубеж |
||||||
|
Дата поступления материала 15.01.2001 |
Инновации и люди
У павильонов Уральской выставки «ИННОВАЦИИ 2010» (г. Екатеринбург, 2010 г.)
Мероприятия на выставке "Инновации и инвестиции - 2008" (Югра, 2008 г.)
Открытие выставки "Малый бизнес. Инновации. Инвестиции" (г. Магнитогорск, 2007 г.)
Демонстрация разработок на выставке "Малый бизнес. Инновации. Инвестиции" (г. Магнитогорск, 2007 г.)
2007–2024 © Инновации - Бизнесу. Инновации и инвестиции в прорывные технологии
