Номер

51-094-01

Наименование проекта

Дозатор-капельница

Назначение

Дозированная подача поливной воды в корнеобитаемый слой почвы.

Рекомендуемая область применения

Орошение.

Описание

Результат выполнения конструкторской разработки.

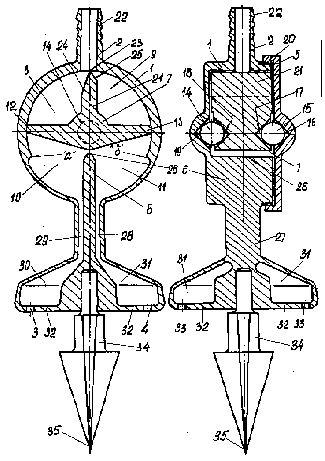

Дозатор-капельница содержит корпус 1 (см. рисунок) с входным 2 и выходными 3, 4 патрубками, крышку 5 и установленный в корпусе 1 запорный элемент 6. В корпусе 1 установлен снабженный возможностью свободного вращения делитель 7 потока воды. Делитель 7 потока воды в корпусе 1 образует напорные полости 8, 9 и сливные полости 10, 11. Делитель 7 потока воды выполнен в виде трехплечего рычага. Два плеча 13, 13 делителя 7 ориентированы диаметрально от оси его вращения. Делитель 7 потока воды в корпусе 1 установлен посредством двух шаровых элементов 14 и 15. Эти элементы размещены в соосных равновеликих конических углублениях 16, 17, 18, 19, выполненных на торцевых гранях крышки 5, делителя 7 и корпуса 1. Шаровые элементы 14, 15 выполнены из коррозионно-стойкой стали. Крышка имеет резьбовую часть 20 и сопряжена посредством резьбового участка с корпусом 1. Углубления 16 и 19 соответственно крышки 5 и корпуса 1, а также углубления 18, 19 делителя 7 вместе с шаровыми элементами 14 и 15 образуют геометрическую ось вращения делителя 7. Третий рычаг 21 установлен ортогонально к двум плечам 12, 13 делителя 7. Делитель 7 выполнен единой деталью. Рычаг 21 ориентирован в сторону входного патрубка 2. Внешней поверхности 22 патрубка 2 придана форма «ерша». Ребро 23 на периферийной части рычага 21 образовано разнонаклонными к радиальной плоскости делителя 7 гранями 24 и 25. Этим достигается строго заданное исходное положение делителя 7 в полости корпуса 1. Запорному элементу 6 придана форма ребра жесткости. Верхняя кромка 26 ребра жесткости размещена ниже делителя 7 потока воды. Кромка 26 является одновременно упором крайних положений рычагов 12, 13. Ребро жесткости элемента 6 в нижней части 27 корпуса 1 образует водоотводы 28 и 29, которые гидравлически соединены с расширительными камерами 30 и 31. Донные части 32 этих камер снабжены калиброванными равноудаленными друг от друга калиброванными отверстиями 33. Отверстия образуют выходной патрубок 4. Объем каждой расширительной камеры 30 (31) выполнен больше на 20-30% объема сливной полости 10 (11) и на 30-45% больше объема напорной полости 9 (8) корпуса 1. Этим достигается то, что каждая капля при выходе из калиброванных отверстий 33 формируется только за счет равнозначной гравитационной силы при постоянном воздействии других факторов на данный период времени суток. В центре донной части 32 расширительных камер 30 и 31 выполнено глухое отверстие для размещения монтажного стержня 34. Заостренная часть 35 стержня 34 внедряется в верхний слой орошаемого участка.

Капельница работает следующим образом. Ниппели оросительного линейного трубопровода разновеликими (по длине) гибкими рукавами соединяют с входными патрубками 2 на корпусе 1 капельницы. В исходном положении делитель 7 потока воды может занимать одно из трех положений: ребро находится по оси отверстия входного патрубка 2; ребро плеча 12 трехплечего рычага 12 максимально приближено к отверстию патрубка 2; ребро плеча 13 находится в корпусе 1 в крайнем верхнем положении. При крайнем верхнем положении ребра плеча 12 весь поток воды из отверстия входного патрубка 2 направляется в напорную полость 8. При заполнении полости 8 водой давление возрастает. Стремление сжатой жидкости к расширению приводит к тому, что плечо 12 делителя 7 потока начинает поворачиваться в сторону сливной полости 10. При достижении крайнего нижнего положения рычага между удаленной кромкой рычага 12 и кромкой «а» в полости корпуса образуется сливное прямоугольное отверстие. Поворот трехплечего рычага делителя 7 в сторону кромки «а» привел к тому, что ребро 23 третьего рычага 21 перекрыл отверстие входного патрубка 2. Поданная таким образом первая порция воды из напорной полости 8 поступает в сливную полость 10. Так как объем сливной полости 10 больше на 10-15% объема напорной полости 8, то в этот объем умещается часть воды, поступившей через неплотности между делителем 7 и торцевыми стенками корпуса 1 и крышки 5. Далее первая порция воды самотеком из сливной полости 10 по водоотводу 29 направляется в расширительную камеру 30. Оросительная вода из расширительной камеры 30 только под воздействием гравитационных сил по равноудаленным друг от друга калиброванным отверстиям 33 на донной части 32 распределяется на поверхность орошаемого участка, охватывая определенный участок корневой системы посаженого растения (кустарника, дерева). За указанный промежуток времени из входного патрубка 2 оросительная вода поступила в напорную полость 9. По мере заполнения полости за счет своей массы и напора делитель поворачивается на шаровых элементах 14 и 15 в сторону сливной полости 11. При достижении делителем 7 кромки «б» между удаленной кромкой плеча 13 образуется прямоугольный зазор, через который вторая порция воды сбрасывается в сливную полость 11. Из полости 11 вода самотеком по водоотводу 28 направляется в расширительную камеру 31. Далее через калиброванные отверстия 33 выходного патрубка 4 поступает на вторую половину орошаемого участка. При резком повышении давления в водоподводящей системе оросительной водой заполняются полости расширительных камер 30, 31 и сливных полостей 10, 11. Создавшееся в них давление воды удерживает делитель 7 в среднем, равновесном положении и является затвором, исключающим прямое попадание воды в калиброванные отверстия 33. По мере истечения жидкости и снижения давления в одной из сливных полостей 10, 11 рабочий процесс повторяется.

Таким образом, обеспечивается равномерная выдача калиброванных по размерам капель дождя независимо от рабочего давления в водоподводящей сети.

Приоритетная справка № 2001107751/13 от 22.03.01.




Преимущества перед известными аналогами

Равномерная подача калиброванных по размерам капель независимо от рабочего давления в водоподводящей сети.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение затрат оросительной воды на 40-50%; повышение урожайности на 25-30%; снижение эксплуатациолнных затрат до 300 руб./га

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

23.05.2001
