Результат выполнения научно-исследовательской работы.

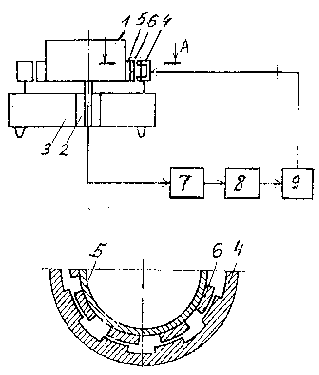

Вибрационное бункерное устройство содержит чашу 1 (см. рисунок) со спиральным лотком, которая закреплена посредством опоры 2 качения на реактивной массе 3 с возможностью вращения. На реактивной массе 3 установлен кольцевой электромагнит 4 возбудителя негармонических колебаний. Якорь 5, выполненный с постоянными магнитами 6, установлен на чаше 1 со спиральным лотком, а полюса постоянных магнитов 6 закреплены со сдвигом относительно полюсов кольцевого электромагнита возбудителя 4 негармонических колебаний, который подключен к выходу регулируемого источника 9 постоянного тока. Элементы 4-6 и 9 выполняют роль магнитной жесткости, позволяющей с помощью изменения тока, протекающего через кольцевой электромагнит возбудителя 4 негармонических колебаний, изменять магнитный поток в зазоре, силу взаимодействия его с якорем 5 с постоянными магнитами 6, т.е. жесткость колебательной системы. Датчик 7 направления движения чаши подключен к управляющему входу регулируемого источника 9 тока через элемент 8 задержки, что позволяет получить сигнал управления включением и выключением тока во время прямого и обратного хода чаши со спиральным лотком 1. Частота собственных колебаний системы различна при прямом и обратном ходе чаши со спиральным лотком 1 и обусловлена наличием или отсутствием тока в кольцевом электромагните 4 возбудителя негармонических колебаний, что позволяет реализовать несимметричный закон колебаний чаши со спиральным лотком. Элемент 8 задержки позволяет компенсировать потери на дессипацию энергии в системе.
