Результат выполнения научно-исследовательской работы.

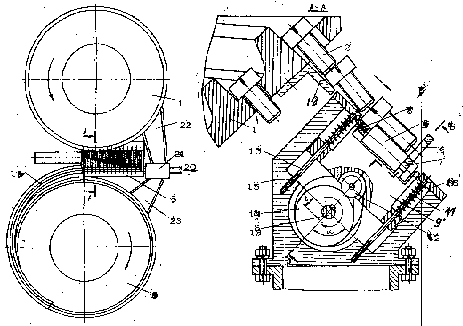

Устройство состоит из питателя, выполненного в виде вибробункера 1 (см. рисунок) для винтов 2 и вибробункера 3 для шайб 4, между которыми расположена сборочная позиция 5, состоящая из ряда последовательно расположенных перпендикулярно направлению транспортирования ступенчатых валиков 6. Каждый из валиков снабжен цилиндрической проточкой 7 под шайбу 4, выполненной эксцентрично относительно оси валика. Валик установлен в осях 8, которые смонтированы в плоском ползуне 9. Ползун перемещается в направляющих 10 и упруго поджат пружинами 11 через роликовую опору 12 к распределительному валу 13. Эксцентрики 14 последнего установлены друг относительно друга со смещением на угол a=90°. Размер ступеньки ступенчатых валиков последовательно возрастает в зависимости от места расположения валиков от начала сборочной позиции к ее концу таким образом, что ступеньки постепенно сближаются с кольцевой проточкой 7. Направляющие 10 выполнены цилиндрическими и закреплены в корпусе 15 и в планке 16, установленной на корпусе. Распределительный вал 13 установлен в корпусе в подшипниках и приводится во вращение от электродвигателя со встречным редуктором. В начале сборочной позиции расположены лотки для подвода шайб 18 и винтов 19. На выходе из сборочной позиции расположен отводной лоток 20 с контрольным устройством 21 для проверки комплектности собранных деталей и отводные лотки 22, 23 для возврата несобравшихся по каким-либо причинам винтов и шайб в свои бункеры.
