Результат выполнения научно-исследовательской работы.

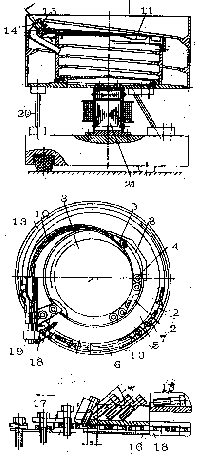

Устройство для комплектования болтов с шайбами содержит двухчашечный вибробункер. Чаша 1 (см. рисунок) вибробункера служит для загрузки болтов 2, а чаша 3 - шайб 4. На верхнем участке 5 лотка для подвчи болтов выполнен паз 6, например кольцевой, для ориентирования болтов 2 стержнем вперед. Выходная часть паза 6 имеет расширение, большее, чем ширина головки болта, и снабжена упором 7 в виде отогнутой вниз в проем расширения паза планки также с проемом под стержень болта. Для ориентирования шайбы 4 в положение разрезом назад и на ребро предназначена спиральная направляющая 8, постепенно сближающаяся со стенкой 9 лотка 10, имеющей угловой вырез 11. Первичная ориентация и сброс неправильно ориентированных и сцепившихся шайб осуществляется козырьком 12, установленным над лотком 10 для шайб на определенной высоте. Детали к сборочной позиции подаются: болты - лотком 13, шайбы - Л-образным лотком 10. Сборная позиция наклонена в плоскости, перпендикулярной направлению транспортирования, к горизонтальной плоскости под углом, равным углу трения материалов болта 2 и направляющих 14 и 15 сборочной позиции, снабженных выступами. На сборочной позиции под направляющими 14 и 15 расположены лоток 16 для шайб, снабженный пазом 17, причем проекция « m» расстояния между началом выступов направляющих и началом паза в лотке для шайб составляет 0,5-0,6 длины l болта, а выступы направляющих для улучшения условий самоориентирования деталей при сборке выполнены со скосами в 45° в сторону направления транспортирования. Склизы 18 служат для возврата в соответствующие емкости несобравшихся по каким-либо причинам болтов 2 и шайб 4. Для проверки и отсортировки несобравшихся болтов служит контрольное устройство 19, а несобравшиеся шайбы выходят через окно в лотке 16. Вибробункер устройства собран по обычной схеме на круглых подвесках 20 с электромагнитным приводом 21.
