Результат выполнения конструкторской разработки.

Исследуя процесс скашивания зерновых колосовых валковыми жатками ЖВН-6А, при урожайности более 1,5 т/га, установлено, что валок формируется неравномерно по ширине и толщине, особенно у полеглых хлебов, направление колосьев не соответствует агротребованиям, что приводит к неравномерному просыханию валка и снижению качества обмолота.

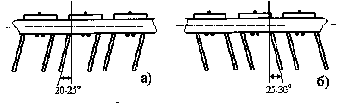

Предлагается усовершенствованная конструкция эксцентрикового мотовила, которая обеспечивает формирование тонкослойного валка толщиной 15-20 см с распределением колосьев к его оси. Для этого необходимо все пальцы первой, третьей и пятой граблин мотовила отогнуть в левую сторону на 20-25°, а пальцы второй и четвертой - на 25-30° вправо (см. рисунок).

Устройство работает следующим образом. В процессе движения агрегата мотовило, вращаясь с заданной частотой, поочередно отклоняет стебли хлебостоя отогнутыми пальцами граблин вправо и влево, распределяя их по ширине валка. Формируется тонкослойный валок, более равномерный по толщине и ширине. При этом колосья укладываются ближе к середине валка, что обеспечивает ориентацию стеблей в пределах 10-15° относительно его продольной оси.
