Результат выполнения конструкторской разработки.

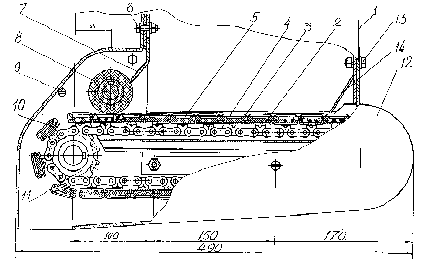

Транспортный дозатор состоит из бункера 1 (см. рисунок) для семян сельскохозяйственных культур, удобрений или химических мелиорантов. В днище бункера размещен высевающий транспортер 2, который включает ячеистые вставки 3, закрепленные на звеньях втулочно-роликовой цепи 4. Ячеистые вставки сменные, на наружной поверхности которых выполнены ячеи 5 по форме и размерам семян высеваемой культуры или под заданный объем минеральных удобрений или химмелиорантов. К передней части бункера болтами 6 закреплен кожух, под которым размещены отражательный язык 7 и активный отражатель 8, имеющий эластичную щеточную поверхность. Привод активного отражателя производится через редуктор, который крепится к кожуху болтами 9. Ячеистые вставки устанавливаются в держателях 10, закрепленных к звеньям цепи и заменятся при изменении высеваемой культуры или удобрений. Привод высевающего транспортера осуществляется звездочкой 11. В нижней части высевающий транспортер закрыт кожухом 12 с помощью болтов 13. Для предотвращения попадания семян и удобрений в зазор между ячеистыми вставками в задней части бункера предусмотрен защитный козырек 14.

Транспортерный дозатор работает следующим образом. Перед началом работы на транспортер устанавливаются ячеистые вставки, соответствующие форме и размерам семян высеваемой культуры или физико-механическим свойствам удобрений и химммелиорантов. На приводе дозатора размещаются звездочки, соответствующие заданной норме высева и способу посева. При движении посевного агрегата ячеи высевающего транспортера захватывают заданное количество семян или удобрений и перемещают их к высевающему окну, перед которым установлен активный отражатель, удаляющий из ячеек излишние семена или удобрения. Над высевающим окном семена или удобрения под действием собственного веса направляются по сошнику в бороздку, образованную в почве сошником.
