Результат выполнения НИР.

У известных аналогов примыкания кровельного ковра к панельным парапетным стенам высотой более 500 мм недостатком является ненадежное закрепление кровельного ковра и защитного фартука к парапетной стене, особенно если парапета т стена изготовлена из бетона. Под воздействием ветровых нагрузок происходит постепенное расшатывание крепления и последующее разрушение, в результате кровельный ковер отслаивается от парапетных стен, открывая доступ воды в кровельные слои.

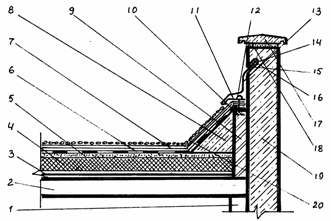

На рисунке показано примыкание кровельного ковра к панельным парапетным стенам с помощью устройства дополнительной стеночки.

После монтажа плит покрытий 2 на несущие конструкции 1 и парапетных стеновых панелей 19 производится кладка кирпичной стеночки 9 у панельной парапетной стены толщиной 120 мм на высоту 300 мм выше выравнивающей стяжки. Выполняется пароизоляционный 3, теплоизоляционный 4 слои и выравнивающая стяжка 5. В процессе выполнения кладки дополнительной стеночки 9 в ее верхней части закладывают антисептированные деревянные пробки 10 с шагом 600 мм. В парапетной панельной стене 19 с помощью механизированного инструмента на высоте 200 мм от верха дополнительной стеночки прорезается борозда 14 толщиной 30-40 мм и на глубину 100 мм с небольшим уклоном как показано на рисунке. Выполняется набетонка 8 из легкого бетона высотой 300 мм и наклонной боковой поверхностью под углом 45°. Наклеиваются основные 6 и дополнительные 7 гидроизоляционные слои кровельного ковра с учетом заведения их на верхнюю горизонтальную часть дополнительной стеночки. Устанавливаются оцинкованные металлические костыли 11, имеющие отверстияЖ4мм, и прибиваются к деревянным пробкам гвоздями 12, тем самым прижимая кровельный ковер к дополнительной стеночке. Устанавливается защитный фартук 13 таким образом, чтобы верхний его край вошел в пропиленную борозду, а нижний закрепляется за металлический костыль. Защитный фартук изготавливается из оцинкованной кровельной стали. Послеустановки защитного фартука борозда сначала заделывается цементным раствором 16, а с наружной части - герметиком 15. На слой цементного раствора 18 устанавливаются железобетонные парапетные плиты 17. Устраивается защитный слой 20 кровли из гравия мелкой фракции.

Устройство примыкания кровельного ковра к панельным парапетным стенам высотой более 500 мм позволяет прочнозакрепить кровельный ковер и защитный фартук к парапетной стене и надежно защитить кровлю от дождевых и талых вод, а это дает возможность значительно (не менее чем в 2 раза) повысить срок службы рулонных кровель.

Теоретические и экспериментальные положения по устройству данного примыкания апробированы на кафедре "Технология строительного производства" ОГУ.

Примыкание кровельного ковра к панельным парапетным стенам высотой

более 500 мм
