Результат выполнения НИР.

У известных аналогов данного примыкания недостатком является ненадежное закрепление металлического фартука к парапетной стене с помощью дюбелей. Под воздействием систематических нагрузок, вызываемых ветром, а также неплотной забивки дюбелей, происходит постепенное расшатывание всей закрепляемой конструкции и, как следствие, защитный фартук отстает от парапетной стены, открывая доступ воды в кровельные слои.

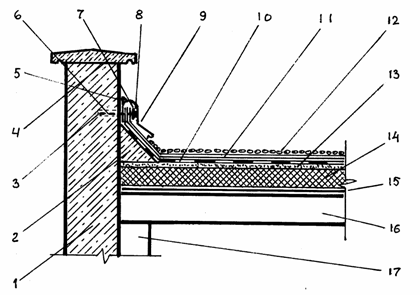

На рисунке показано примыкание кровельного ковра к панельным парапетным стенам с более надежным закреплением кровельного ковра и металлического фартука.

После завершения монтажа стеновых панелей 1 и плит покрытий 16 на несущие конструкции 17 производят монтаж парапетных плит 4, выполняют пароизоляционный слой 15. теплоизоляционный слой 14 и выравнивающую стяжку 13 из цементного раствора марки 50. Выполняют набетонку 2 из легкого бетона высотой 300 мм. Затем на высоте 100 мм выше набетонки в парапетной стене высверливают отверстия 3 диаметром 12 мм с шагом через 600 мм. В эти отверстия на эпоксидной смоле устанавливают металлические болты6диаметром 10 мм, предварительно оцинкованные в заводских условиях.

Производят очистку всей поверхности, ее огрунтовку и наклейку основных гидроизоляционных слоев 10, наклеивая их по набетонке и парапетной стене на высоту 150 мм выше набетонки. Затем наклеивают дополнительные слои 11 на ту же высоту.

Затем устанавливают на анкерные болты металлический фартук 9 из оцинкованной кровельной стали, металлическую полосу 7 сечением 5х40 мм, покрытую антикоррозионным составом, и закручивают оцинкованными гайками 8 до плотного притягивания к парапетной стене. После этого металлический фартук 9 отгибают вниз как показано на рисунке. Производят заделку зазора между фартуком и парапетной стеной герметиком 5. Выполняют защитный слой 12 кровли из гравия мелкой фракции.

Устройство примыкания кровельного ковра к панельным парапетным стенам с помощью болтов позволяет прочно закрепить кровельный ковер и металлический фартук к парапетной стене, а это дает возможность значительно (не менее чем в 2 раза) повысить срок службы рулонных кровель.

Теоретические и экспериментальные положения по примыканию кровельного ковра к панельным парапетным стенам апробированы на кафедре "Технология строительного производства" ОГУ.

Примыкание кровельного ковра к панельным парапетным стенам
