Номер 50-001-01 |
Наименование проекта Прессование конусной гильзы кристаллизатора МНЛЗ на конусной оправке в штампе |
Назначение Прессование конусной гильзы |
Рекомендуемая область применения Технология изготовления конусной гильзы |

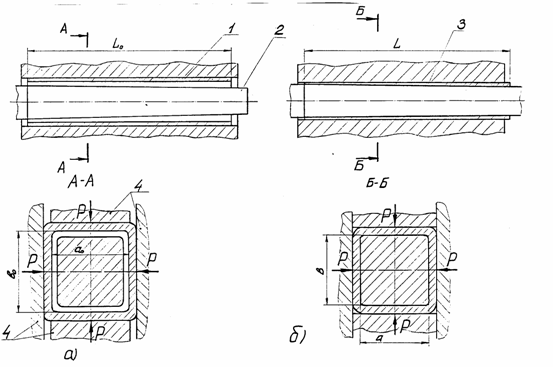

Описание Результат выполнения конструкторской и технологической разработки. Практически во всех промышленно развитых странах имеется долговременный устойчивый спрос на конусные гильзы кристаллизаторов машин непрерывного литья заготовок (МНЛЗ). По оценкам "маркетинга" ООО "Товарищество ЮУМЗ" доля завода может составить 2000-3000 штук в год. Существующий же технологический процесс производства гильз на заводе обладает рядом существенных недостатков, делающих процесс неконкурентоспособным. Основными недостатками являются высокие издержки производства и сроки цикла изготовления. В ООО "Товарищество ЮУМЗ" разрабатывается новый конкурентоспособный технологический процесс производства гильз. В частности, разработана технология прессования конусной гильзы из гильзы прямой на конусной оправке в штампе. Технология включает следующие основные операции: -установку насаженной на конусной оправке гильзы-заготовки прямой 1 в штампе с четырьмя бойками 4 (рис. а). Бойки штампа кинематически жестко связаны и при нажатии бойком пресса верхнего корпуса штампа осуществляют всестороннее сжатие гильзы на оправке; -обжатие гильзы 3 на оправке с бойками штампа (закрытие штампа) (рис.б); -«раскрытие» штампа, снятие гильзы конусной с оправки. Согласно разработанной технологии выбор параметров обжатия гильзы, геометрических параметров прямой гильзы-заготовки, бойков штампа, оправки конусной осуществляется из условия обеспечения следующих требований. Деформации в гильзе в процессе штамповки должны быть больше упругих, но меньше допустимых пластических, особенно в углах гильзы. Поверхностный рабочий слой гильз должен быть упрочнен, твердость его должна быть не менее 100 НВ. Геометрические параметры оправки конусной должны соответствовать параметрам полости гильзы по чертежу. С целью уточнения параметров технологии был проведен промышленный эксперимент. Согласно разработанной технологии на прессеq= 3000 т отпрессовано несколько конусных гильз "128х128" из прямых гильз-заготовок на оправке конусной в штампе. Стенки гильз были пластически деформированы с деформацией по толщине Е= 0,2-0,3. Конусность полученных гильз, как "сужение" размеров сечений полости гильз по торцам, практически равна конусности оправки К= 0,9. Профили полости гильз и оправки практически совпали. Качество гильз удовлетворительное. Таким образом, технически возможно получение гильз прессованием в штампе на конусной оправке из прямой гильзы заготовки.
l, lo -длина;а, а о - размеры сечения полости гильзы до прессования; в, в о - размеры сечения полости гильзы после прессования. |
Преимущества перед известными аналогами Более экономичный метод изготовления |
Стадия освоения Внедрено в производство |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Снижение трудоемкости на 30% |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 27.02.2001 |
