ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 38-011-01 |
|||
|
Наименование проекта Приспособление для разметки цилиндрических деталей |
|||
|
Назначение Для разметки цилиндрических деталей типа осей, втулок, диаметром 12...100 мм |
|||
|
Рекомендуемая область применения В машиностроении для нанесения точек и линий указывающих контуры подлежащих механической обработке поверхностей |
|||
|

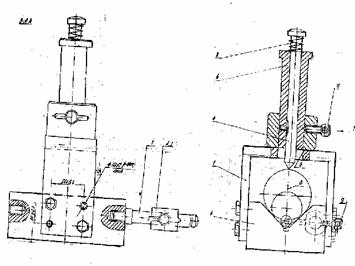

Описание Является результатом конструкторской разработки. Конструкция приспособления показана на рисунке, оно состоит из сварного корпуса 1, призмы 6, установочной втулки 5, имеющей вертикальное перемещение в зависимости от диаметра размечаемой детали, подпружиненного пружиной 8 керна 4, подвижных упоров 2 и 3. Заранее размеченная деталь из партии размечаемых деталей устанавливается на призме 6, втулка 5 фиксируется винтом 10 в заданном положении. Призма имеет симметрично расположенные два резьбовых отверстия, в одно из которых ввертывается ось 7 с расположенными на ней упорами 2 и 3. Упоры устанавливаются по заранее размеченной детали. Далее производится кернение всей партии обрабатываемых деталей.
На рисунке позицией 9 показан винт. |
|||
|
Преимущества перед известными аналогами В отличии от аналогов имеет высокую точность разметки |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Экономический эффект 20000 руб. в год. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 23.02.2001 |
