ИННОВАЦИИ БИЗНЕСУ

Номер

35-045-01

Наименование проекта

Грузозахватное приспособление для деталей типа дисков, колец.

Назначение

Транспортирование и установка на станок деталей типа дисков, колец.

Рекомендуемая область применения

Внутрицеховые подъемно-транспортные работы в машиностроении.

Описание

Результат выполнения конструкторской разработки.

Приспособление состоит из П-образного корпуса 2, в котором на оси поворачивается эксцентриковый кулачок 4, прижимающий поднимаемую деталь к другой стороне приспособления. Поворот эксцентрика осуществляется перемещением подъемной петли 1 по пазу в корпусе, шарнирно связанной осями с тягой 3 и эксцентриковым кулачком. Угол зажатия эксцентрикового кулачка в среднем составляет 20 °.

Грузоподъемность, кг - 75.

Применение приспособления сокращает время строповки поднимаемых деталей, улучшило условия труда и техники безопасности.

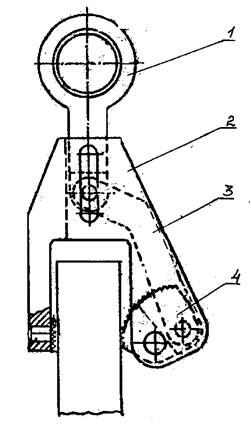

	Рис. ОБЩИЙ ВИД ПРИСПОСОБЛЕНИЯ

Преимущества перед известными аналогами

Аналоги не известны.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

22.05.2001
