Номер

35-039-01

Наименование проекта

Грузозахватные приспособления для пружинных рессор.

Назначение

Транспортирование и установка рессор на строгальный станок.

Рекомендуемая область применения

Машиностроение

Описание

Результат выполнения конструкторской разработки.

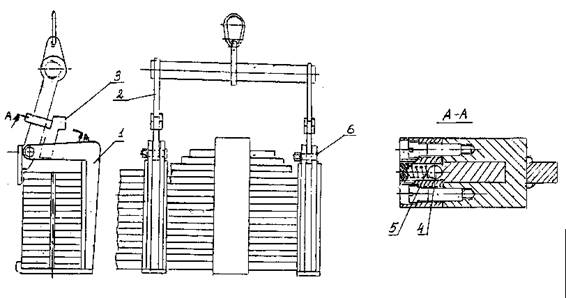

Приспособление состоит из двух сварных скоб 1, сварной штанги-прижима 2 и двух ползунов 3. Скобы со штангой шарнирно соединены осью 6.

Для наведения приспособления на рессору ползун перемещается в верхнее положение и фиксируется в пазу шариком 4, имеющим пружину 5, служащую для создания определенного усилия. Прижимная штанга отводится в сторону и скобы наводятся на рессору в местах захвата. Прижимная штанга с помощью навесного кольца навешивается на крюк грузоподъемного механизма. При подъеме прижимная штанга занимает вертикальное положение и при дальнейшем подъеме надежно захватывает поднимаемую деталь. Ползуны опускаются вниз, фиксируют и закрепляют прижимы в скобах.

Применение приспособления исключает ручной труд при кантовке деталей, обеспечивает безопасность работ.
