Номер

26-010-01

Наименование проекта

Горячая листовая штамповка деталей.

Назначение

Штамповка деталей различных типоразмеров на современных прессах.

Рекомендуемая область применения

Кузнечно-штамповочное производство машиностроения.

Описание

"Результат выполнения конструкторской разработки".

Горячая листовая штамповка деталей производится на прессах в соответствии с техническими условиями:

-детали сосудов и аппаратов из углеродистых, низколегированных, коррозийностойких двухслойных сталей - по ОСТ 26-291-94;

-детали сосудов и аппаратов из титана -по ОСТ 26-11-06-85.

Схема технологического процесса включает:

-нагрев заготовок в электрических печах СДО 1428 10/12/10 Л2 с последующей горячей штамповкой на прессахpve-250и П3241 мощностью усилия от 250 до 1250 тонн;

-нагрев заготовок в газовой печи ТР202 168 с выкатным подом и печи 22146 при штамповке на прессе П4654 двойного действия с усилием 6600 тонн;

-сварка заготовок выполняется на современном оборудовании, гарантирующих высокое качество сварных швов.

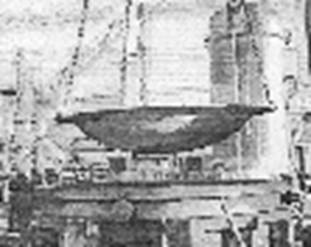

На прессах П3241 иpveметодом горячей листовой штамповки изготавливают днища эллиптические диаметром 133…900 мм; диаметром заготовки наружного - 210 мм и внутреннего днища до 1215 мм при толщине стенки от 4 до 20 мм (рис 1). Оператор на прессе П3241 осуществляет штамповку с горячей формовкой деталей сложной и фасонной поверхности; лопастей спиральных шнеков диаметром 250…2100 мм.



Более мощным прессом П4654 изготавливаются днища эллиптические диаметром 1000…4000 мм и элементы днищ сферическихrсф.1500…4500мм с толщиной стенки >=4мм.



Рис.1.

Преимущества перед известными аналогами

Более высокая производительность.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышается производительность труда в 1.5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.04.2001
