ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 26-007-01 |
|
Наименование проекта Переносная установка для испытания автоматов 0,4 кв. |
|
Назначение Для испытания тепловых элементов и электромагнитных расцепителей автоматов 0,4 кв. |
|
Рекомендуемая область применения Электротехника. |
|

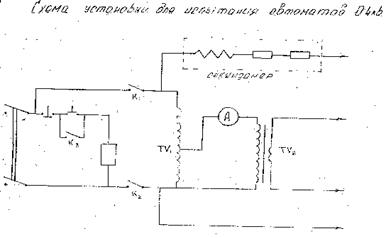

Описание Данная установка является результатом конструкторской разработки. Согласно схеме (см. рис.), переменное напряжение 220 В промышленной частоты подается на регулировочный трансформаторtv1, через контакты пускается Р-1. Трансформаторtv1служит для плавного регулирования напряжения подаваемого к нагрузочному трансформаторуtv2. Поскольку трансформаторов с необходимыми для испытания параметрами промышленность не выпускает, предлагается изготовить трансформатор на основе обмотки трансформатора АОСН-8-220, которая используется в качестве первичной обмотки, а в качестве вторичной обмотки использован медный провод сечением 240 мм 2 - 2 витка. В результате максимальная сила тока во вторичной обмотке составляет 1800 А, что позволяет производить испытания электромагнитных расцепителей и тепловых элементов. Измерение времени отключения автомата обеспечивается электрическим секундомером, включенным в электрическую схему установки. Данная установка может применяться вместо дорогостоящего устройства «Сатурн».
|
|
Преимущества перед известными аналогами Более малый вес, менее громоздкая и возможность настраивать автоматы по перегрузке и по токовой отсечке для их дальнейшей селективной работы. |
|
Стадия освоения Внедрено на трансформаторных подстанциях. |
|
Результаты испытаний Обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Составляет - 200 тыс.руб. в год. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 12.04.2001 |
