Результат выполнения конструкторской разработки.

Установка предназначена для транспортировки кряжей (сортиментов) полуподвесным способом весом до 1 т на расстояние до 250 метров на «подъем» и на «спуск».

Область применения - лесозаготовительные и лесохозяйственные предприятия, выполняющие работы по уходу за лесом (очистка леса от колодника, валежа и больных деревьев) в горных лесах.

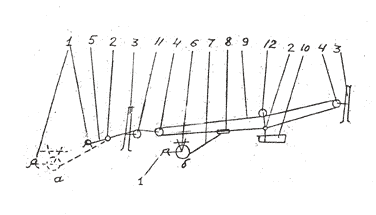

Канатная установка (см.рисунок) включает якори (пни) 1, к которым крепится натяжной канат 5 и мотолебедка 6 (МЛ-2000М). Натяжной канат имеет кольцо 2, он проходит через обводной блок 11 и концом крепится к нижнему концевому блоку 4.

Тягово-несущий канат 9 проходит через нижний и верхний концевые блоки 4, закрепленные на опорах 3, и концами соединяется с кольцом 2 каретки 12, к которой чокером цепляется груз 10. Грузовой канат 7 мотолебедки на конце имеет зажим 8 (клиновый, эксцентриковый), посредством которого присоединяется к одной из ветвей тягово-несущего каната.

Работает установка следующим образом. Для натяжения замкнутого тягово-несущего каната 9 мотолебедку устанавливают в положение «а», грузовой канат соединяют с кольцом 2 натяжного каната 5, обеспечивают необходимое натяжение каната 9 и конец каната 5 крепят к якорю 1. Далее лебедку переносят в положение «б» и крепят к якорю 1. Грузовой канат 7 вытягивают на всю длину и зажимом 8 цепляют к одной из ветвей каната 9. При необходимости подачи каретки вверх зажим присоединяют к верхней ветви тягово-несущего каната 9. При грузовом ходе зажим присоединяют к нижней ветви каната 9. Таким образом достигается реверсивное движение замкнутого каната 9.

После того, как грузовой канат 7 полостью намотается на барабан лебедки 6, лебедку выключают и отсоединяют зажим от каната 9. Далее вновь разматывают канат 7 на полную длину, и зажим в новом месте присоединяют к канату 9. Таким образом совершают «шаговое» перемещение груза 10 к нижней опоре 3. Работа установки возможна на таких уклонах, на которых не происходит самопроизвольного спуска кряжей.
