Номер 24-101-01 |
|
Наименование проекта Штамп совмещенного действия |
|
Назначение Изготовление рабочей части паяльника из медной проволоки диаметром 3 мм. |
|
Рекомендуемая область применения При разработке штампов совмещенного действия. |
|

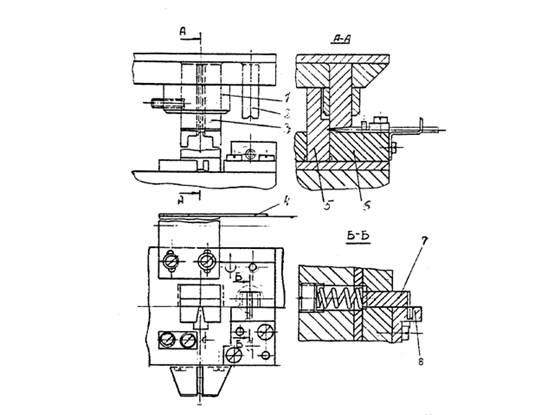

Описание Результат выполнения конструкторской разработки. Основными рабочими узлами и деталями штампа являются: разрубной пуансон 2 (см.рисунок), сборный пуансон 3, упор 4, направляющая вставка 5, матрица 6, выталкиватель 7, разборная матрица 8. Сборный пуансон состоит из трех частей, запрессованных в пуансонодержателе и дополнительно стянутых в обойме 1. Штамп работает следующим образом. При первой операции проволока через разборную матрицу 8 подается до упора и разрубным пуансоном 2 производится рубка проволоки на заготовки определенной длины. При второй операции проволока устанавливается на матрицу 6 до упора в направляющую вставку, которая служит одновременно ограничителем хода штампа. Сборным пуансоном за один удар производится совмещенная операция формования с обрубкой.
|
|
Преимущества перед известными аналогами Совмещены операции формования с обрубкой в одну, а также возможностью разрубки проволоки в этом же штампе. |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повышение производительности труда в 2 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 23.04.2001 |
