ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 24-097-01 |
|
Наименование проекта Индуктивный датчик |
|
Назначение Обнаружение металлического предмета в зоне чувствительного элемента, используемого в робототехнологических комплексах. |
|
Рекомендуемая область применения При обнаружении металлических предметов в зоне чувствительного элемента. |
|

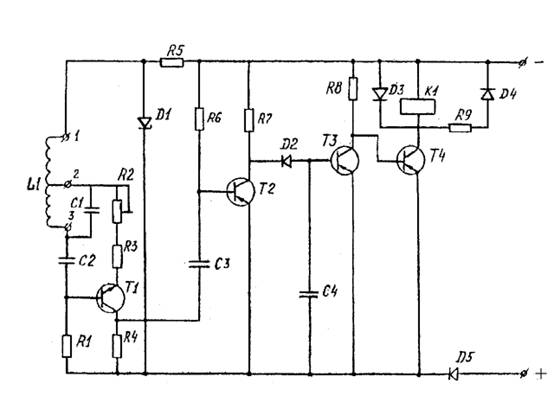

Описание Результат выполнения технологической разработки. Работа датчика основана на срыве колебаний задающего генератора при приближении металлического предмета к чувствительному элементу, в качестве которого применяют катушку индуктивности. Чувствительность датчика регулируется резистором r2 (см.рисунок). При генерации диод Д2 детектирует усиленные транзистором Т2 колебания, постоянная составляющая которых выделяется конденсатором С4, за счет чего транзистор Т3 открыт, а Т4 - закрыт. При срыве генерации транзистор Т2 открывается благодаря смещению на базу через r6. Транзистор Т3 закрывается, а Т4 открывается, включая реле К1. Светодиод Д4 сигнализирует о срабатывании датчика. Конструктивно катушку выполняют в различных вариантах в зависимости от назначения датчика. Величина резистора r3 и конденсатора С1 зависит от исполнения катушки. В первом варианте катушка выполнена на полистироловом каркасе или ферритовом стержне. В этом исполнении катушка чувствительна к внешним металлическим предметам. Во втором варианте стержень с катушкой помещают в ферритовую чашечку. Чувствительность датчика - до 4 мм. Третий вариант предназначен для контроля «на пролет». Площадь рамки в этом случае соизмерима с величиной контролируемой детали. При удалении катушки и электронной схемы друг от друга соединительный кабель следует выполнять витыми парами.
|
|
Преимущества перед известными аналогами Повышена надежность работы робототехнологического комплекса за счет снижения вероятности возникновения аварийных ситуаций. |
|
Стадия освоения Способ (метод) проверен в лабораторных условиях |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Снижение трудоемкости в 1,4 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 19.04.2001 |
