Номер 24-078-01 |
Наименование проекта Станок для обработки концов бруса под соединение "в лапу" |
Назначение Обработка концов бруса под соединение "в лапу". |
Рекомендуемая область применения При обработке (стеновые материалы) бревен, бруса под соединение "в лапу". |

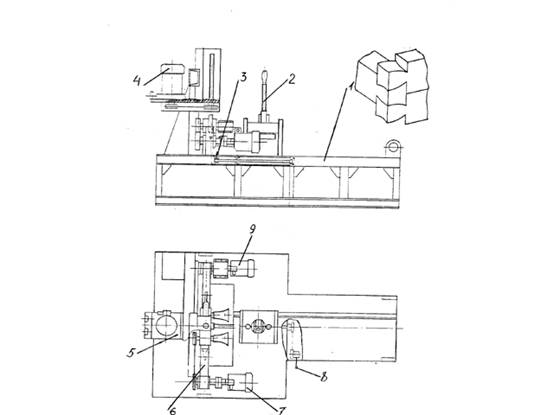

Описание Результат выполнения конструкторской разработки. На раме 1 (см.рисунок) размещены привод главного движения 6, привод подачи 5, узел зажима 2. Брус подается до упора 3, который поднимается и опускается рукояткой 8. Зажим бруса производят эксцентриковым зажимом 2. Фасонные фрезы получают вращение от электродвигателей 9 и 7 через клиноременные передачи. Подача фрез по радиусу осуществляется от электродвигателя 4 через клиноременную передачу, передачу винт-гайка и тяги. Фреза содержит корпус, два фасонных ножа и два сектора пилы. Ножи обрабатывают заданный профиль бруса, а пилы выполняют роль подрезающих зубьев фрезы, необходимых при резании поперек волокон. Станок для фрезерования концов бруса для соединения «в лапу» |
Преимущества перед известными аналогами Отличается конструктивной простотой, не содержит сложных узлов, элементов системы управления. |
Стадия освоения Внедрено в производство |
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
Технико-экономический эффект Снижение трудоемкости в 3 раза, экономия материалов в 1,1 раза. |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 26.03.2001 |
