Номер 24-047-01 |
|
Наименование проекта Бесконтактная синхронная машина |
|
Назначение Улучшение регулировочной способности, увеличение использования бесконтактной синхронной машины. |
|
Рекомендуемая область применения При использовании в качестве синхронных генераторов двигателей и компенсаторов. |
|

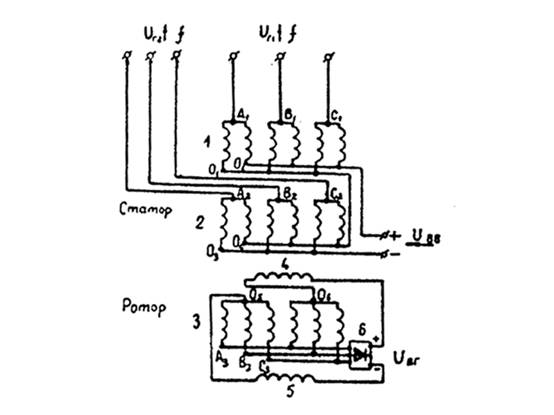

Описание Результат выполнения конструкторской разработки. Машина содержит статор (см.рисунок), в пазах которого уложены параллельные совмещенные обмотки 1 и 2, со стороны клемм А 1 В 1 С 1 и А 2 В 2 С 2, выполняющие функции якорных обмоток генератора, а по отношению к клеммам О 1 О 2 и О 3 О 4, выполняющие функции обмоток возбуждения возбудителя. На роторе в общих пазах уложены совмещенная обмотка 3 и две совершенно идентичные части обмотки возбуждения 4 и 5 генератора. Совмещенная обмотка 3 по отношению к клеммам А 3 В 3 С 3 выполняет функции обмотки якоря возбудителя, а по отношению к клеммам О 5 О 6 выполняет функции обмотки возбуждения генератора. Часть обмотки возбуждения 4 генератора подключена к плюсовому выходу выпрямительного блока 6 и нулевой клемме О 6 обмотки 3, а часть обмотки возбуждения 5 генератора к минусовому выходу выпрямительного блока 6 и нулевой клемме О 5 обмотки 3, что позволяет перевести работу возбудителя из режима, близкого к короткому замыканию в оптимальный режим путем соответствующего выполнения обмотки возбуждения генератора. Таким образом, обмотка возбуждения генератора выполнена из трех частей: обмотка 3 по отношению к клеммам О 5 О 6 и двух совершенно идентичных частей обмотки возбуждения 4 и 5 генератора. Принцип действия заключается в следующем. Вращение ротора приводным двигателем (турбиной) и подведение к обмотке возбуждения (клеммы О 1 О 2 и О 3 О 4) обмоток 1 и 2 постоянного напряжения uАВ, под действием которого протекает постоянный ток, создающий неподвижное относительно статора магнитное поле с числом полюсов 2Р 1, индуктирующим в обмотке якоря возбудителя (клеммы А 3 В 3 С 3) ЭДС с частотой f1, под действием которой через выпрямительный блок 6 по трем частям обмотки возбуждения О 5 О 6 и 4, 5 генератора протекает постоянный ток, создающий неподвижное относительно ротора магнитное поле генератора с числом полюсов 2Р 2, в свою очередь, индуктирующее на клеммах А 1 В 1 С 1 и А 2 В 2 С 2 обмоток якоря 1 и 2 ЭДС генератора с частотой f2. С повышением напряжения возбудителя увеличивается использование выпрямительного блока.
|
|
Преимущества перед известными аналогами Равномерное распределение постоянного тока в обмотке возбуждения генератора и обмотке якоря возбудителя; повышено значение КПД и коэффициента мощности; увеличен коэффициент усиления машины. |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Соответствуют технической характеристике изделия (устройства) |
|
Технико-экономический эффект Экономия материалов в 1,2 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 22.02.2001 |
