Результат выполнения конструкторской разработки.

Устройство для формирования жидкометаллических поршневых потоков (УФЖПП) в однофазном исполнении (а, б, в) содержит основной канал 1 (см.рисунок), ответвляющийся от общего трубопровода 14 и через резонансные камеры 10, соединенные с выходным каналом 7, выполненным из материала с высоким сопротивлением, например карборунда, устойчивого в химических средах при высоких температурах. Общий трубопровод и выходной канал сопряжены с дополнительным трубопроводом 11, входным отверстием 13 и выходным отверстием 8. Ось дополнительного трубопровода на входе отверстия 13 расположена под острым углом a₁ = 0 - 45­ ^о к оси общего трубопровода, а ось его на выходе отверстия 8 расположена под острым углом a₂ = 0 - 45­ ^о к оси выходного канала.

МГД-переключатель выполнен на основном канале и состоит из обмотки 17 с зажимами а, х, подключенными к внешнему источнику переменного тока, внешнего 4 и внутреннего 5 магнитопроводов.

Обмотка соосно установлена на основном канале и охватывается внешним магнитопроводом. Внутри основного канала соосно с обмоткой расположен внутренний магнитопровод, шихтованный из листов электротехнической стали, расположенных в виде угольника с центральными радиальными выступами 6, прилегающими к стенке основного канала. Концы внутреннего магнитопровода через стенку основного канала и зазор, образованный уступами внутреннего магнитопровода, прилегают к концам внешнего магнитопровода.

У трехфазного МГД-переключателя (в) обмотки 17 соединены по схеме «звезда», а их начала, например а, в, с подключены к предшествующим началам фаз С, А, В внешнего трехфазного источника переменного тока.

Принцип действия заключается в следующем. По общему магнитопроводу (а) проходит поток металла 15, разветвляющийся на два потока: поток 2 - в основной канал и поток 12 - в дополнительный трубопровод. Ток i_к обмотки создает во внешнем магнитопроводе, внутреннем магнитопроводе и в зазоре между ними магнитный поток Ф _к. В выходном канале протекает поток жидкого металла 9.

Взаимодействие потока Ф _к и индуктируемого тока i_м создает силу 3, препятствующую движению металла 2, что в первый момент уменьшает давление в резонансной камере 10. Вследствие того, что ось дополнительного трубопровода 11 на входе отверстия 13 и выходе отверстия 8, расположенного под острым углом a₁ = a₂ = 0 - 45 ^о с осью общего трубопровода 14 и осью выходного канала 7, давление в резонансной камере 10 возрастает лавинообразно. Встречное направление потоков металла 12 и 9 приводит к уменьшению скорости потока 9 в выходном канале 7 до значения, близкого к нулю.

Для исключения протекания вихревых токов по внутреннему магнитопроводу (а)

шихтованные листы покрыты пленкой 16 из карбида кремния, обладающей высоким электрическим сопротивлением.

УФЖПП, выполненное в m-фазном варианте (в), автоматически обеспечивает параллельную работу всех m-фазном варианте (в), автоматически обеспечивает параллельную работу m-фаз в синхронном режиме с сетью.

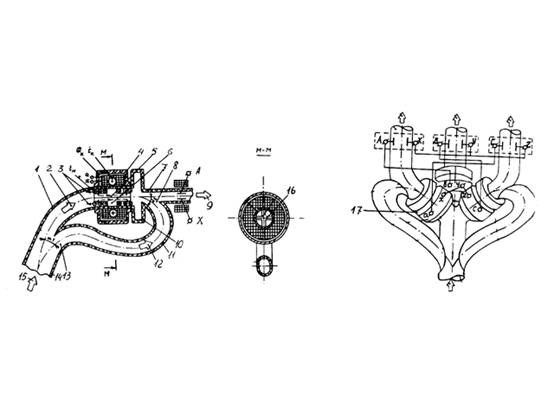

Устройство для формирования жидкометаллических поршневых потоков:

а - продольный разрез; б - поперечный разрез; в - трехфазное устройство
