ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 24-031-01 |
|
Наименование проекта Высокотемпературный канал магнитогидродинамической машины |
|
Назначение Значительное повышение единичной мощности энергетической установки до 100 гВт, использование МГД-генератора в ядерных и термоядерных установках, увеличение ресурса МГД-машины. |
|
Рекомендуемая область применения В качестве надстройки к паротурбинному циклу. |
|

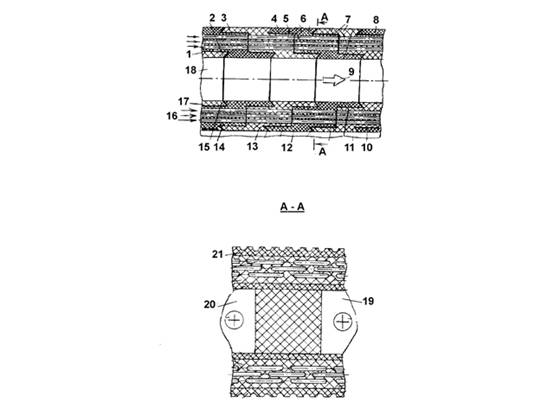

Описание Результат выполнения конструкторской разработки. Высокотемпературный канал состоит из полых цилиндров 1 и 17 (см.рисунок) и установленных между ними перегородок 18, выполненных из материала с высоким электросопротивлением, например карборунда, имеющего температуру плавления 3103 оК, твердость 3,34 тс/мм 2, плотность 3,2 г/см 3, устойчивого в химических средах при высоких температурах. Цилиндры образуют аксиально вытянутые каналы 20 и 19, заполненные электропроводящей средой 9. Полые цилиндры состоят из последовательно установленных частей 2, 3, 4, 6, 7, 8 и 15, 14, 13, 12, 11, 10 и соединены между собой клинообразными выступами и огнеупорным клеем. Каждая из этих частей выполнена в виде смещенных вдоль оси канала ступеней. В стенках полых цилиндров выполнены охлаждающие каналы 21, которые расположены равномерно по толщине стенок в три ряда. Радиальные оси каналов одного ряда расположены между осями каналов смежного с ним ряда. Отношение высоты канала к его ширине равно 1/(5-10). Особенности охлаждения высокотемпературного канала заключаются в следующем: канал охлаждается двумя раздельными потоками воздуха. Поток воздуха проходит по аксиальным охлаждающим каналам 21 последовательно через части 3 и 6 стенки полого цилиндра 1. Поток воздуха проходит по охлаждающим каналам последовательно через части стенки полого цилиндра 17.
|
|
Преимущества перед известными аналогами Конструкции полых цилиндров выполнены из материалов с малым температурным градиентом при уменьшении толщины стенок, уменьшении мощности возбуждения, увеличении надежности и КПД МГД-машины. |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Экономия материалов в 2 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 12.02.2001 |
