ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 24-024-01 |
|||
|
Наименование проекта Импульсный сильноточный генератор |
|||
|
Назначение Получение больших импульсных токов для питания импульсных ламп-вспышек, для создания сильных магнитных полей. |
|||
|
Рекомендуемая область применения При получении энергии в импульсе 10 в восьмой степени Дж и выше с длительностью времени импульса 10 в минус седьмой степени сек. |
|||
|

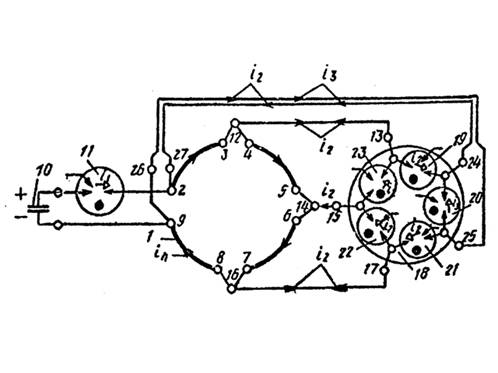

Описание Результат выполнения конструкторской разработки. Генератор содержит виток соленоида 1 (см.рисунок), состоящий из отдельных элементов с разнополярными клеммами 2, 3; 4, 5; 6, 7; 8, 9 Входные разнополярные клеммы 2, 9 соленоида присоединены к источнику питания 10 через коммутирующий прибор 11. Общие клеммы 3, 4; 5, 6; 7, 8 соседних элементов витка подключены соответственно общими шинами 12, 13; 14, 15; 16, 17 и электродами дополнительного коммутирующего прибора 18, который может состоять из коммутирующих приборов 19, 20, 21, 22, 23. Включение дополнительного коммутирующего прибора 18 осуществляется подачей высокого напряжения на обмотку поджига, охватывающую спиральный баллон. Отключение коммутирующего прибора производится снятием напряжения поджига. Входные клеммы 2, 9 соленоида параллельно присоединены к электродам дополнительного коммутирующего прибора 18 отдельными шинами с клеммами 24, 25; 26, 27 малоиндуктивной конструкции. Все элементы витка с клеммами 2, 3; 4, 5; 6, 7; 8, 9 соленоида. источник питания, коммутирующий прибор образуют первичный контур. Каждый виток соленоида с соответствующими соединительными шинами и коммутирующим прибором образуют вторичные контуры. Принцип действия заключается в следующем. При срабатывании коммутирующего прибора источник питания подключается к соленоиду. Когда ток i4 в первичном контуре достигает максимального значения, коммутирующим прибором замыкаются вторичные контуры, а источник питания отключается. Выполнение в генераторе одного витка соленоида, состоящего из n=4 элементов с клеммами 2, 3; 4, 5; 6, 7; 8, 9, образующих при замыкании дополнительным коммутирующим прибором n +1 вторичных контуров уменьшает индуктивность генератора, и увеличивает ток i4 и импульсную мощность генератора.
Исследования генератора показали, что у соленоида при максимальном токе i 4 изменение числа витков w1=4 на число витков w 2=1 с подключением на сопротивление нагрузки rн увеличило результирующий ток нагрузки до i2н=36 Чi4. Импульсный сильноточный генератор |
|||
|
Преимущества перед известными аналогами Выполнение коммутации зарядного тока коммутирующим прибором в первичном контуре за счет увеличения напряжения во вторичном контуре 24, 25 позволяет автоматически отключать соленоид от источника питания и исключить потери при коммутации, уве |
|||
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Экономия материалов в 5 раз. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 30.01.2001 |
